ZD11扣板式波速测试仪是一套高分辨率、数字化的波速测试仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。主要由波速测试仪、三分量检波器、触发检波器及专用连接电缆等组成。
应用范围 :
●适用工程勘察剪切波、压缩波测试；
●适用对地层进行划分，并确定地基的持力层；
●适用对抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化等；
●研究土层的工程性质；
●研究地基的振动特性；
●适用地脉动**周期测试等。
依据标准:
《岩土工程勘察规范》························GB 50021-2001
《建筑抗震设计规范》························GB50011-2010
《地基动力特性测试规范》····················GB/T50269-2015
功能特点:
●采用8寸高清高亮度彩色触摸屏，并配用专用触摸笔；
●采集操作系统为WinCE 6.0，分析软件支持winXP、win7、win10系统。
●支持内触发、外触发采样模式；
●数据和图形保存采用*.bmp、*.Excel、*.word格式，可以出具word报告格式；
●适用于各种复杂地质地层波速测试，不受外界环境影响；
●操作方便，性能稳定，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境；
●采用进口机箱，整机密封，美观牢固，结构合理，具有良好的抗振、防潮、防水、防尘性能；
●仪器采用内置可充锂电池，可连续独立完成工作不少于16小时，并配有专用充电器；
●仪器小巧轻便，携带方便，特别适用于复杂的物探现场测试。
工作原理:

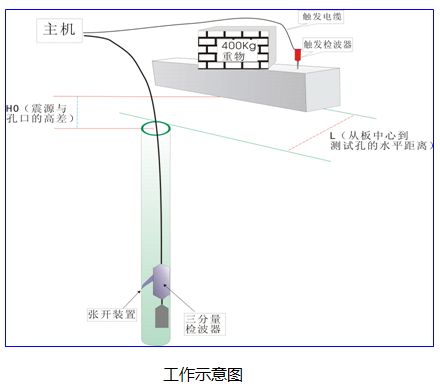

在地面敲击震板，向地下作用一冲击力后，沿井壁地层就有P波和S波向下传播， P波和S波传播到检波器位置时，检波器就可以把P波和S波的初至时间和振动波形转换成电信号，由仪器记录下来。由相邻两点P·S波的初至时间差可计算出两点间地层的波速值。
技术参数:
| 显示屏 | 8寸高清高亮度彩色屏、彩色波形 |
| 操作系统 | WinCE 6.0 |
| 操作方式 | 触摸屏 |
| 通道数 | 1至3道可选 |
| 采样间隔 | 0.001ms～1000ms |
| 采样点数 | 512～16384 |
| 各道时间一致性 | ≤1个采样间隔 |
| 各道振幅一致性 | <3% |
| 频率范围 | 1～150Hz |
| 前放增益 | 20～60dB |
| 触发预值 | 0-100% |
| 放大倍数 | 10-600 |
| 触发通道 | 1、2、3、外触发(4个通道可选) |
| A/D转换精度 | 16位 |
| 输入阻抗 | 大于100kΩ |
| 信噪比 | 96db |
| 输入范围 | ≤正负5V |
| 触发方式 | 脉冲、通断 |
| 延时 | 0～10000ms可选 |
| 储存容量 | 16G硬盘 |
| 通讯口 | 支持U盘、鼠标、键盘 |
| 工作温度 | -10℃～+42℃；湿度：<90% |
| 储存温度 | -20℃～+60℃ |
| 电源 | 内置锂电池；DC 12V,≥3A，充电电压220V±5% |
| 体积 | 323×275×135(mm) |
| 重量 | 3.8Kg |
| 分析软件 | |
| 电脑兼容性 | 支持win7/8/9/10 |
| 输出报告格式 | 支持直接生产Word、Excel、TXT、BMP四种格式 |
| 波形图导出方式 | 支持单通道波形图、双通道波形图导出方式 |
| 数据波形曲线 | 支持数据、波速、HV曲线同一屏显示功能 |
| 工程信息 | 支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能 |
| 成果图信息 | 支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、柱状图等自定义功能，可根据实际情况自由选择 |
| 打印设置 | 支持选择A4、A3、A2页面尺寸 |
| 输出设置 | 支持原始数据、数据汇总、工程信息、时间、泊松比、HV曲线自由设置功能 |
| 波形设置 | 支持每一道波速时间单击显示时间、正反向设置 |

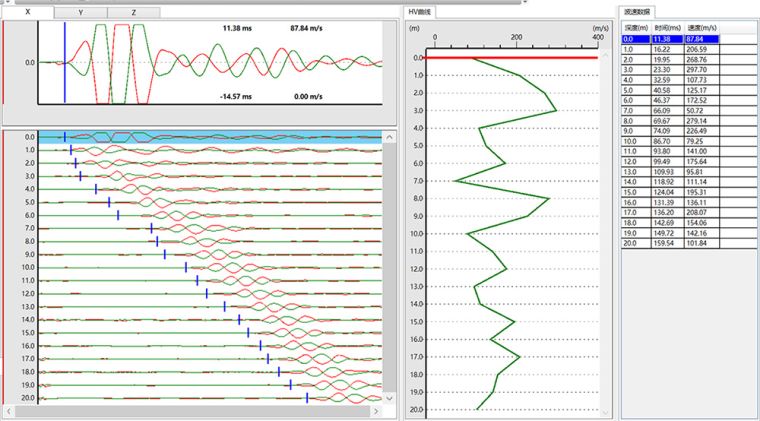

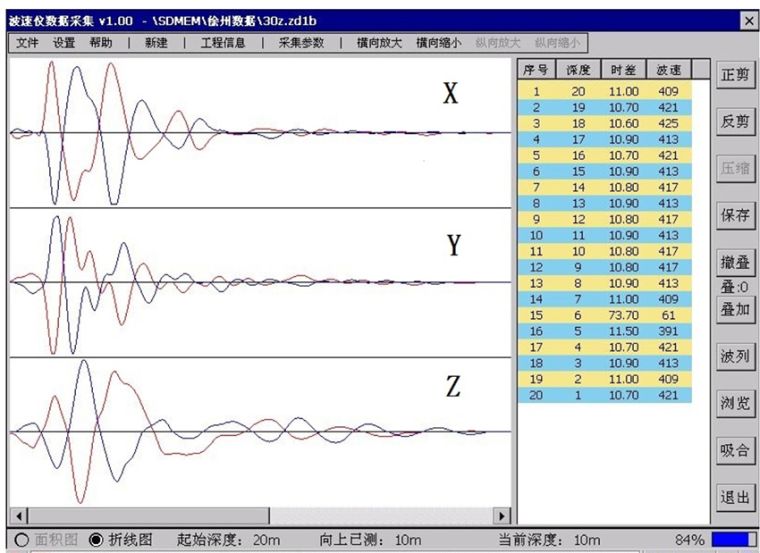

波速测试仪采集界面及分析界面:
标准配置:
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 波速测试仪 | 台 | 1 | / |
| 2 | 三分量检波器 | 套 | 1 | (KB扣板式探头) |
| 3 | 专用电缆 | 根 | 1 | 30m |
| 4 | 外触发检波器 | 支 | 1 | / |
| 5 | 充电器 | 个 | 1 | / |
| 6 | U盘 | 个 | 1 | / |
| 7 | 触摸笔 | 支 | 1 | / |
| 8 | 仪器箱 | 套 | 1 | / |
| 9 | 产品保修卡 | 张 | 1 | / |
| 10 | 使用手册 | 本 | 1 | / |
| 11 | 产品合格证 | 张 | 1 | / |
| 12 | 装箱单 | 张 | 1 | / |
