详细技术参数：
型号 | VF17Q-I | VF17Q-II | VF17Q-III |
功率 | 4 KW | 8KW | 16KW |
炉膛尺寸（mm） | 160X150X150 | 300X200X200 | 400X300X300 |
外形尺寸（mm） | 550X470X810 | 600X 610X860 | 700X 710X1355 |
电源电压 | 220V | 380V | |
相数 | 单相 | 单相 | |

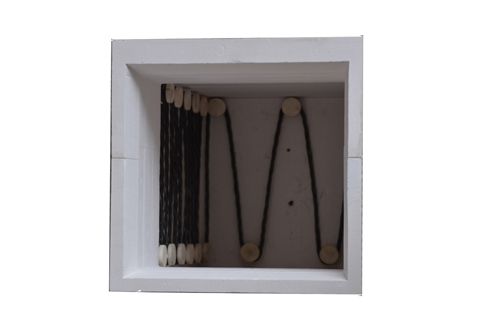

加热元件 | 1800型钼丝 （炉膛内图） | ||

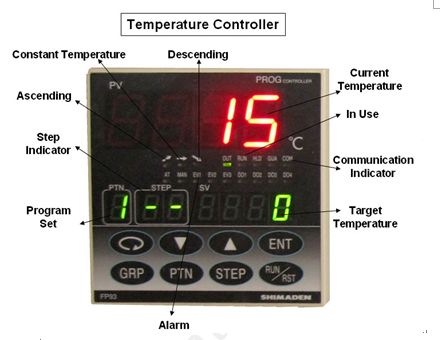

控制方式 | FP93控温仪表（日本岛电） 1、40段程序控温可以分成4、2、1组程序，如果分成4组程序，每条程序为10段， 2、6组PID控制，低、中、高温可以各用一组PID ，这样每个温度段都能够控制得很准确。 3、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断，（当电炉温度超过1720度或热 电偶烧断时，主电路上的交流继电器会自 动断开，主电路断开，面板上ON灯熄灭，OFF灯亮 ，有限的保护电炉）。 4、仪表有华氏度（F）和摄氏度（C）可供选择 5、带有485 通讯接口（选购软件时标配） 6、具有自动停机功能 7、可以储存多组程序、使用时可以任意调出。 8、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时 炉温开始升。 9、仪表上有输出功率、程序执行的段数和执行时间、程序处于升温、恒温、降温状态的显示。 10、仪表具有跳步功能（即仪表可以跳个这一步直接执行下一步。 11、仪表具有温度自整定的功能。
| ||

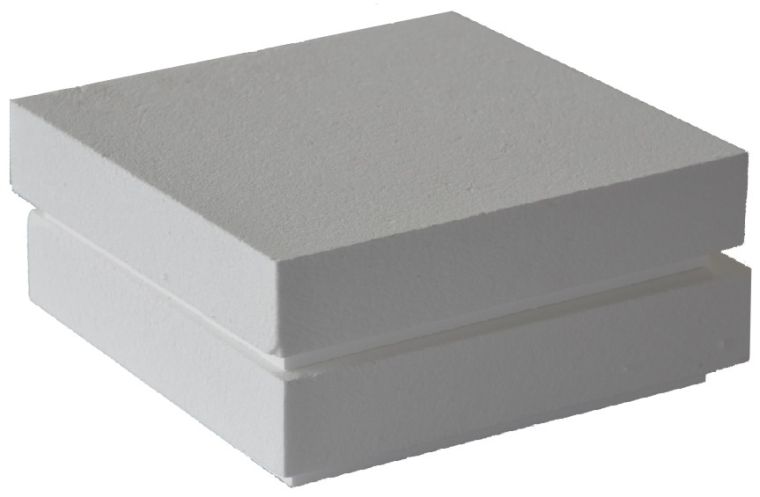

炉膛材料 | 氧化铝多晶体纤维（日本进口材料）
进口炉膛 VS 国产炉膛 | ||
控制精度 | +/- 1 ℃ | ||
触发器 | 移相触发（带软启动和限流功能） 限流功能：无论怎么调节升温时间，我们电炉经过变压器后的二次电流被限制在160A以内，有限的保护了设备，无论你怎么操作，都不会把设备烧坏。 软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长。 | ||
电器 | 浙江正泰 | ||
可控硅 | 106/16E 德国西门康 | ||
最高温度 | 1600 ℃ | ||
额定温度 | 1550 ℃ | ||
升温速率 | ≤20 ℃/ Min （可根据要求修改） | ||
推荐升温速率 | ≤10 ℃/ Min | ||
热电偶型号 | B型 | ||
真空泵 |
VRD-16 | ||

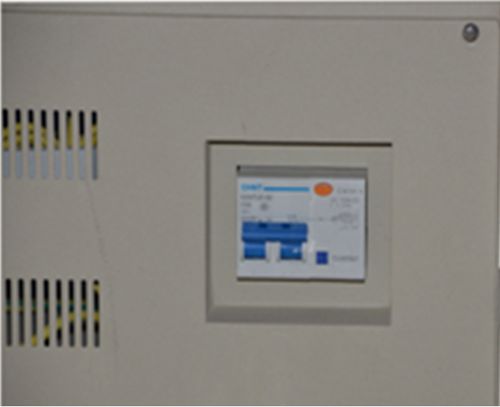

空气开关 | 炉体上带有空气开关
| ||
| 水冷机 |  流速为16L/min, 具有过温、欠温报警和欠压报警等功能。 | ||
| 防爆阀（选购） |  改防爆阀有只能PLC控制，可以根据需要设定防爆压力。 | ||
| 冷态下极限真空度 | ≤ 100Pa | ||
认证 |
| ||
四周表面温度 | ≤45℃ | ||
注意事项 | 禁止在空气或氧气环境下使用该炉 如使用氢气请特别注意以下几点 H2是易燃易爆的气体，其燃烧的温度为400℃，与空气混合比列达到4.0%-74.2%就会爆炸，所以使用氢气时要做好安全措施。 炉膛内最大可承受气压为0.02Mpa，所以向炉膛内通入气体时，气瓶上必须安装减压阀（可在本公司购买减压阀）请点击了解减压阀的安装 通入氢气前，必须要用惰性气体对炉膛进行洗气。 使用时炉膛内部的气压应始终保持在0.01-0.02 Mpa之间，以防止空气回流进入到炉膛内部而造成爆炸。 放设备的房间必须保持良好的通风。 为了保持升温过程中炉膛内的气压比较稳定，我们建议设备升温速率小于10℃/min。 此炉不能通入有毒、腐蚀性气体，否则会损伤炉膛和加热元件 | ||
气 氛 | 以钼丝为加热元件的GF17Q在各种气氛下最高使用温度（以钼丝为加热元件的炉子只能在下列气氛中使用） | ||
He,Ar,Ne | 1700℃ | ||
H2（70%）、N2（30%） 混合气体 | 1700℃ | ||
| H2 | 1700℃ | ||
He、Ar、Ne和H2 混合气体，H2可以是任意含量 | 1700℃ | ||
详细描述

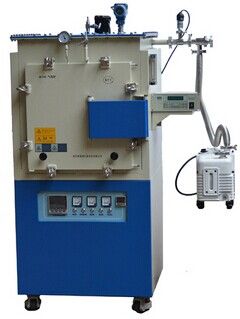

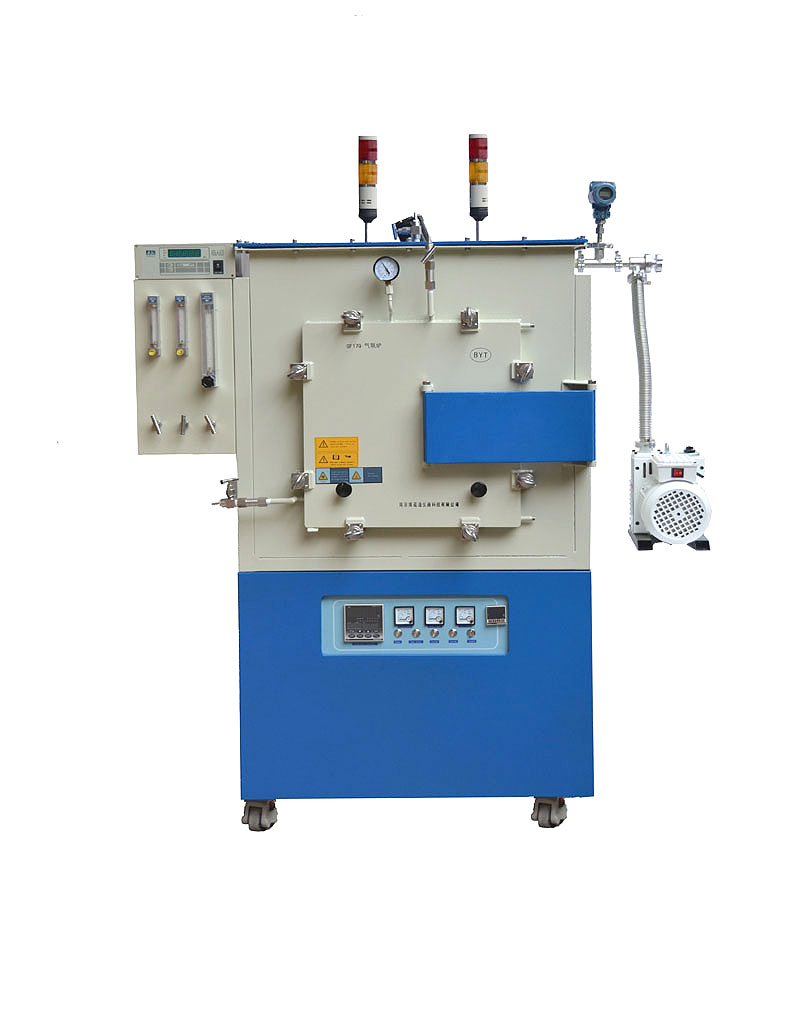

VF1700真空气氛氢气炉以1800型钼丝为加热元件，采用三层壳体结构和日本岛电40段程序控温系统，移相触发、可控硅控制，炉膛采用日本进口氧化铝多晶纤维材料，内外胆间配有风冷系统，能快速升降温。采用外壳整体密封，盖板和炉门密封均采用高温硅胶O型圈，炉门处装有水冷系统，气体经过流量计后由后膛进入，经炉膛后，由炉门口处出气阀排出。该炉可以在真空下烧结，该炉在侧面开有KF25的快接接口，可以接真空泵，真空泵出气口配有烟雾过滤器和抽气口配有粉尘过滤器；并配有波纹管、真空泵（连接炉子与真空的的金属管）、KF25快速卡套、真空挡板阀、进口电阻真空计等，该炉最小真空度小于10Pa,也可以通氢气、氩气、氮气、氧气、一氧化碳、氨分解气等保护气体，该炉具有体积小、温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做气氛保护烧结、气氛还原用的理想产品。
该炉的密封采用手套箱技术，密封效果非常好，可以在真空下或气氛下使用，抽真空保压时能保证压力表指针5小时内不偏转。

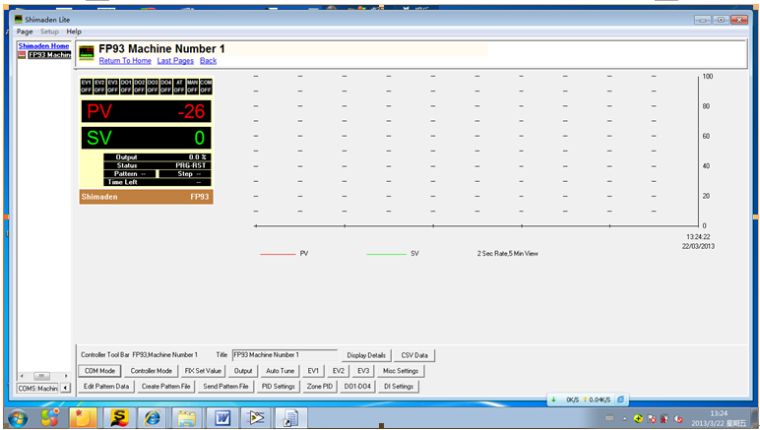

软件控制系统：该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出。（本公司免费赠送软件、通讯接口、数据线）
开盖保护系统：该炉安装有行程开关，当炉盖打开时会自动切断电源，有效地保证使用者的安全。
密封系统： 该炉顶盖和炉门（其他地方已经焊接好）均采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸，气
密性好、可保证8小时压力表指针不偏转。

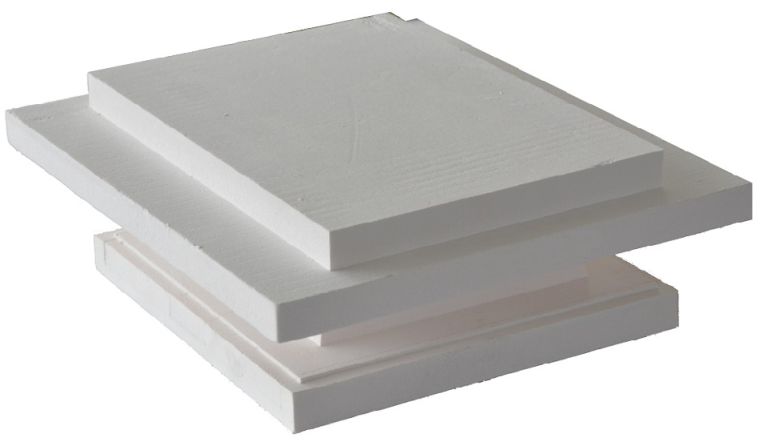

炉膛材料： 采用日本进口炉膛材料，不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强。

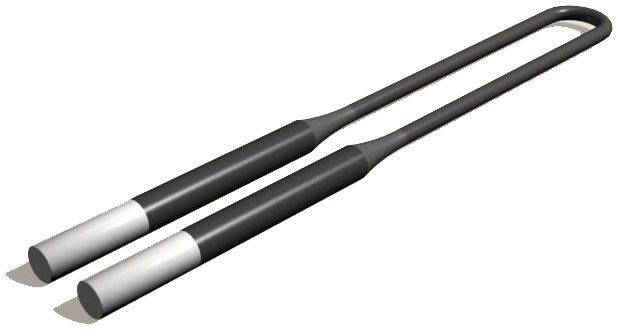

加热元件： 加热元件（1800型钼丝）通过挂板式挂在炉膛的两侧（而不是在穿入炉膛材料中间），提高了热效率、
使更换加热元件更加便捷，
漏电保护功能： 该炉装了漏电空气开关，当炉体漏电时自动断电，以确保使用的安全性。
出气阀： 出气阀为单向阀，气体只能流出不能返流。
防爆系统: 防爆系统是有电磁阀、微电脑、压力显示和变送器、24V电源、交流接触器等组成。炉内的压力通过压力显示和变送器转变为电信号传递给微电脑，微电脑通过与设定的值进行比较，然后给出信号控制交流接触器，从而控制电磁阀的通断。当炉内压力大于我们设定的允许压力时，电磁阀马上开启，起到一个防爆作用，电磁阀上我们安装了出气管，用户可以接上管子把气体排往户外，并且防爆阀为单向阀，只能排气，不能返流，有效的保证了炉子的安全。
该防爆系统有很多优点：
（1）、具有重复使用性：压力大于设定值时电磁阀打开，压力低于设定值时电磁阀关闭，不像机械式的防暴器，爆掉一次就无法使用。
（2）、设定值可调：用户可以根据需要通过微电脑调节电磁阀的开启压力
（3）、防爆点非常灵敏：由于采用的是微电脑和电信号，压力一到防爆点马上起爆.
(4)、防爆系统安全：起爆时没有任何碎片飞出。（如果采用机械式的可能有玻璃片飞出）
（5）、防爆系统稳定性好：由于采用的是微电脑和电磁阀，到我们的设置点一定会起爆，用户并可以试验，不像机械式无法试验，到防爆点是否会打开也有很多的不确定性。
欠压报警系统：当炉内压力低于一个标准大气压时（这个压力值可调），电炉会自动报警，提示进气流量不够，并可以根据客户的需要决定是否切断加热回路电源。
供气系统： 该炉可配2路或3路浮子流量计，可通过浮子流量计控制气体的流速，每路进气口处有不锈钢阀门，您可以选择其中的一路或几路进行调节气体，气体经过不锈钢针阀后进入浮子流量计，然后再进入混气罐，经过穿板接头后分3路分别进入炉体，这样气体就可以教均匀的流入炉体。
真空系统： 可以对气氛箱式炉进行预抽真空，以加速清洗炉膛内的空气。
(选购) 燃烧装置： 该炉可以配氢气燃烧器，对炉子排出来的气体进行燃烧。

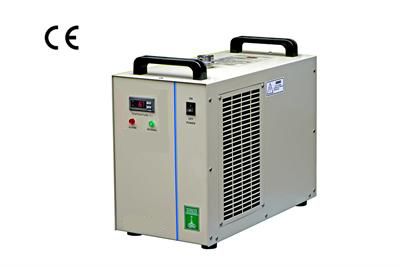

水冷系统： 该炉配水冷机，可自动对路门口进行水冷。
标准配置
VF1700真空气氛氢气炉 | 1台 |
|
B型热电偶 | 1 根 |
|
氧化铝垫砖 | 1 块 |
|
炉门砖 | 1 块 |
|

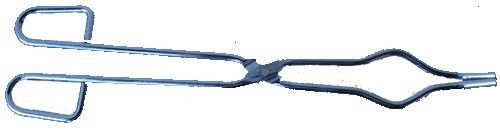

不锈钢坩埚钳 | 1 把 |
|
加热元件（硅碳棒） | 2根 |
|
高温手套 | 1 副 |
|
氧化铝坩埚 | 5 个 |
|
COM转485通讯接口 | 1套 |
|

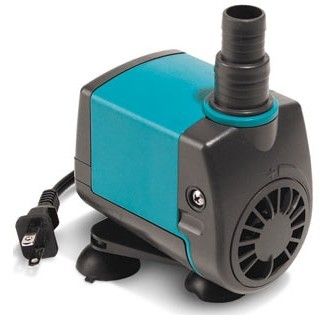

潜水泵 | 1 台 |
|
| VRD-16 真空泵 | 1台 |  |
| 真空泵过滤网 | 1个 |  |

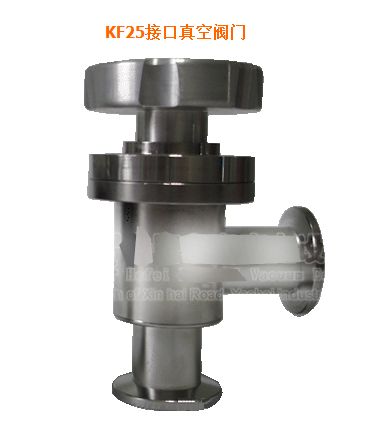

| 真空挡板阀 | 1个 |  |

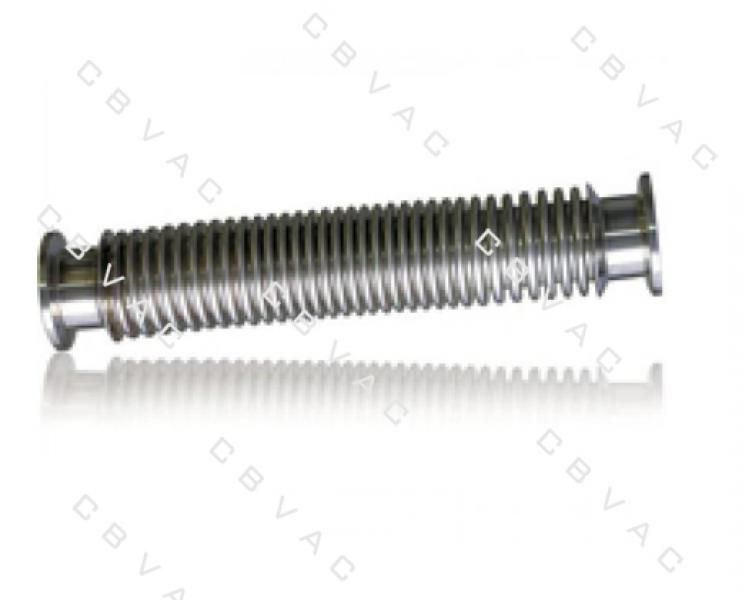

| 波纹管 | 1根 |  |
| 浮子流量计 | 1个 |  |
| 烟雾过滤器 | 1个 |  |

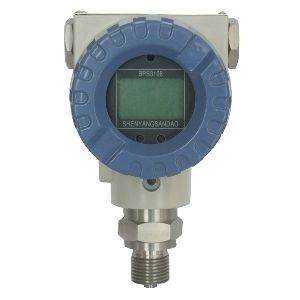

| 数显压力变送器 | 1个 |  |

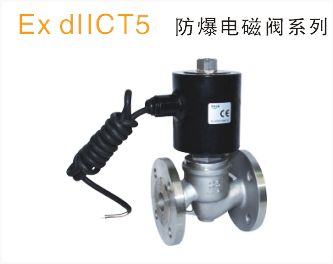

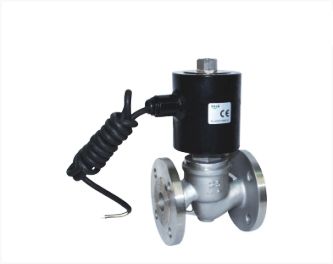

| 防爆电磁阀 | 1个 |  |
| KF25卡套 | 3个 |  |
| KF16卡套 | 1个 | |
| 电阻真空计 | 1套 |  |

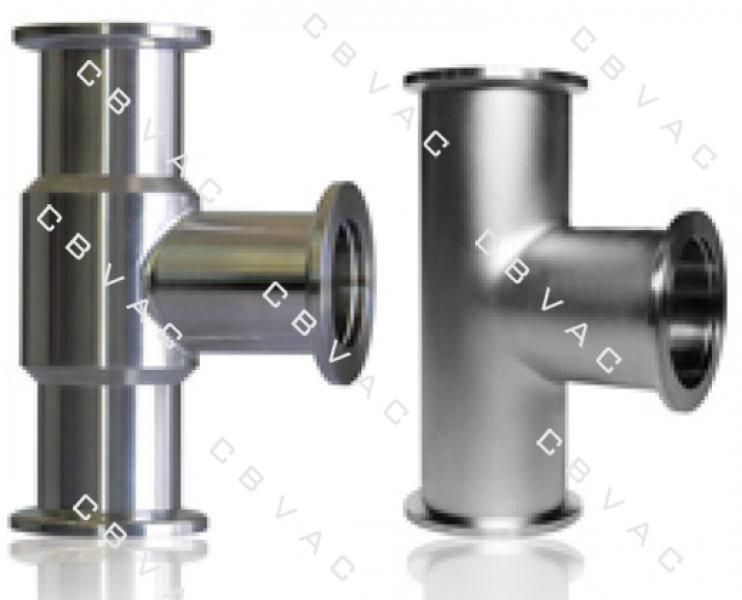

| KF三通 | 1套 |  |

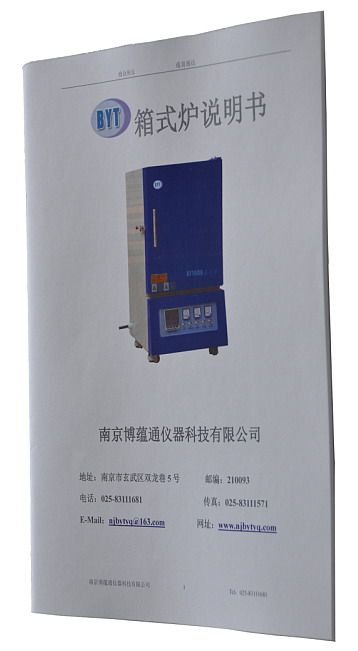

炉子说明书 | 1 份 |
|
软件 | 1份 | |
岛电表说明书 | 1 份 |
