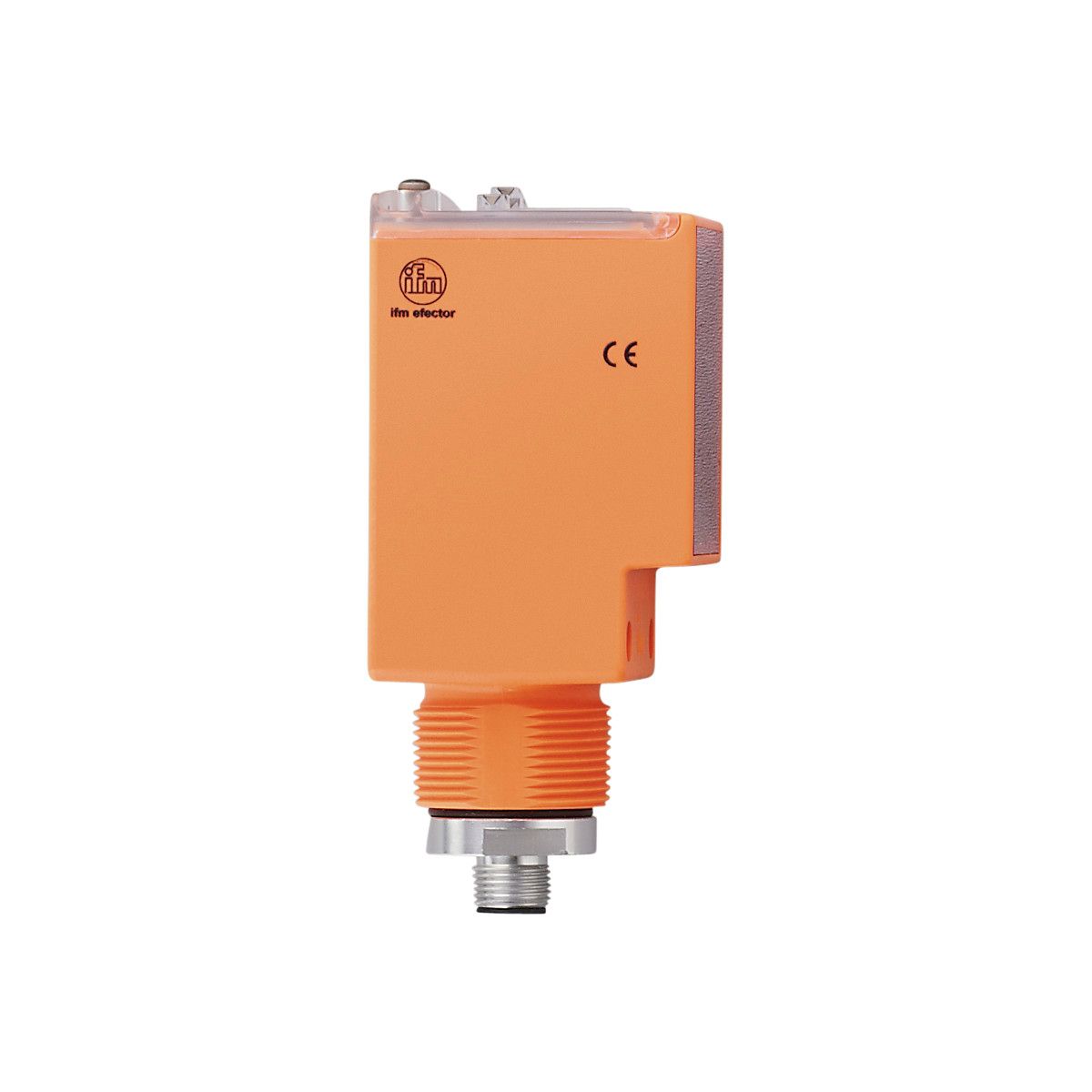

镜面反射光电开关OM5003
关注：1640
型号：OM5003
品牌：IFM
产地：德国
产品别名：镜面反射光电开关OMP-FCKG/US-100
- 极长量程
- 通过按钮可编程的亮通/暗通模式
- 通过电位器对灵敏度进行直观设定
- 坚固的外壳，适用于严苛的工业环境
- 用于检查运行、开关状态和功能的 LED 显示
技术参数：
| 产品特征 | |||||||
|---|---|---|---|---|---|---|---|
| 光线种类 | 红光 | ||||||
| 外壳 | 矩形的 | ||||||
| 尺寸 [mm] | 73 x 45 x 49 | ||||||
| 应用 | |||||||
| 特殊的性能 | 偏振滤光镜 | ||||||
| 功能原理 | 镜面反射光电开关 | ||||||
| 电气数据 | |||||||
| 工作电压 [V] | 10...30 DC | ||||||
| 电流损耗 [mA] | < 80 | ||||||
| 防护等级 | II | ||||||
| 反相保护 | 有 | ||||||
| 光线种类 | 红光 | ||||||
| 波长 [nm] | 660 | ||||||
| 使用寿命 [h] | 100000 | ||||||
| 使用寿命参考温度 [°C] | 25 | ||||||
| 输出 | |||||||
| 电气设计 | PNP/NPN | ||||||
| 输出功能 | 亮通和暗通模式; (可选) | ||||||
| 开关量输出DC电压降最大值 [V] | 2 | ||||||
| 功能检查输出电压降最大值 [V] | 2 | ||||||
| 用于功能监控输出的当前负载最大值 [mA] | 100 | ||||||
| 开关量输出DC的持续电流负载 [mA] | 100 | ||||||
| 开关频率DC [Hz] | 500 | ||||||
| 短路保护 | 有 | ||||||
| 短路保护类型 | 脉冲 | ||||||
| 过载保护 | 有 | ||||||
| 监控范围 | |||||||
| 棱镜反射镜的检测距离 [m] | 13.5; (棱镜反射镜 Ø 80 E20005) | ||||||
| 偏振滤光镜 | 有 | ||||||
| 反应时间 | |||||||
| 反应时间 [s] | < 1 | ||||||
| 工作条件 | |||||||
| 环境温度 [°C] | -25...40 | ||||||
| 外壳防护等级 | IP 67 | ||||||
| 认证/测试 | |||||||
| EMC电磁兼容 |
| ||||||
| 机械技术数据 | |||||||
| 重量 [g] | 191 | ||||||
| 外壳 | 矩形的 | ||||||
| 尺寸 [mm] | 73 x 45 x 49 | ||||||
| 原材料 | ABS 增强型玻璃纤维 | ||||||
| 透镜材料 |
| ||||||
| 透镜校准 | 侧面的镜组 | ||||||
| 滚花螺母的材料 | 铝, 无色的铝阳极氧化处理的 | ||||||
| 显示器/操作件 | |||||||
| 显示 |
| ||||||
| 注释 | |||||||
| 包装单位 | 1 件 | ||||||
| 电气连接 | |||||||
| 接口 | 接插件: 1 x M12; 锁定: 铝, 无色的铝阳极氧化处理的 | ||||||
| 产品认证 | |
|---|---|
| CE认证 | √ |
| CUL认证 | √ |
产品发布日期：2025.06.24
