• 长量程
• 通过按钮对灵敏度进行直观设定
• 用于检查开关状态和功能的 LED 显示
• 交直流混合输出级
• 坚固的外壳，适用于严苛的工业环境

技术参数：

产品特征
光线种类	红光
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 78.5
应用
特殊的性能	偏振滤光镜
功能原理	镜面反射光电开关
电气数据
频率AC [Hz]	47...63
工作电压 [V]	20...250 AC/DC
防护等级	II
反相保护	否
光线种类	红光
波长 [nm]	660
输出
输出功能	亮通模式
开关量输出DC电压降最大值 [V]	8
开关量输出AC电压降最大值 [V]	8
最小的负载电流 [mA]	5
漏电流最大值 [mA]	1.7
开关量输出AC的持续电流负载 [mA]	90; (180 (...40 °C))
开关量输出DC的持续电流负载 [mA]	90; (180 (...40 °C))
开关量输出短暂的电流负载 [mA]	600; (20 ms / 0,5 Hz)
开关频率AC [Hz]	25
开关频率DC [Hz]	25
短路保护	否
过载保护	否
监控范围
棱镜反射镜的检测距离 [m]	3; (棱镜反射镜 Ø 80 E20005)
检测距离可设	有
光斑直径最大值 [mm]	262
光点尺寸参考	在***检测距离
偏振滤光镜	有
工作条件
环境温度 [°C]	-25...80
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2 EN 55011 等级B
MTTF [年]	339
机械技术数据
重量 [g]	123
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 78.5
螺纹代号	M18 x 1
原材料	PBT
透镜材料	PMMA
显示器/操作件
显示	开关状态 1 x LED, 红色 功能 1 x LED, 红色 闪烁
电气连接
要求的保护	请根据IEC60127-2**页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动
附件
供货范围	固定螺母: 2 x
注释
注释	建议: 短路后请一定检查产品的安全功能。
包装单位	1 件
电气连接
接口	电缆: 2 m, PVC; 2 x 0.5 mm²
图表

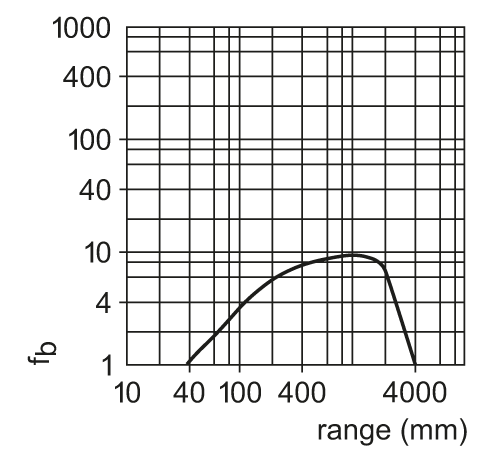

过量增益图
