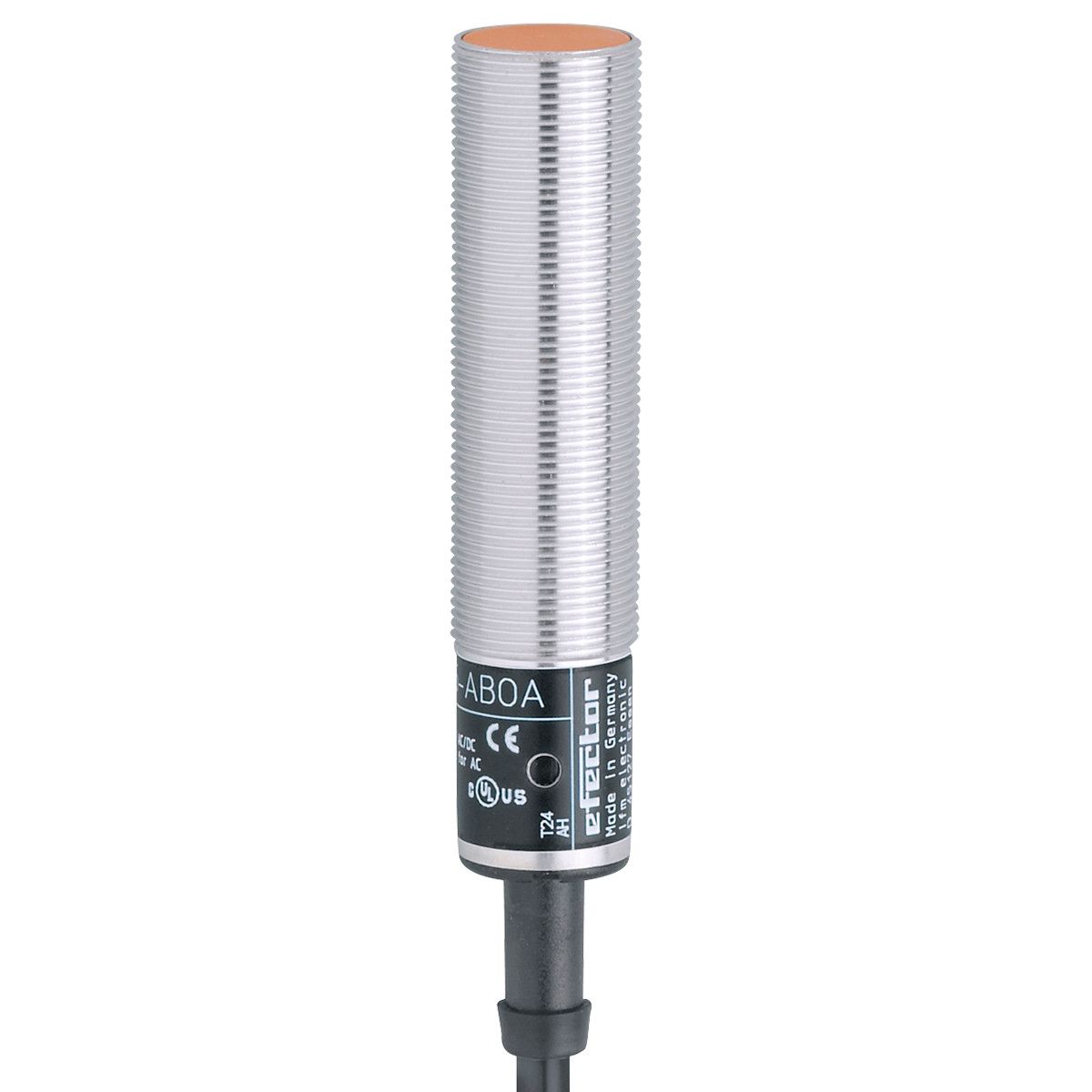

电感式接近开关IG5778
关注：1045
型号：IG5778
品牌：IFM
产地：德国
产品别名：电感式接近开关IGA2005-FRKG/PH
- 输出功能常开/常闭可编程
- 两线技术
- 坚固的金属外壳，适用于严苛的工业环境
- 工作温度和工作电压范围广
- 极高的开关频率
技术参数：
| 产品特征 | |||||
|---|---|---|---|---|---|
| 电气设计 | PNP/NPN | ||||
| 输出功能 | 常开/常闭; (可选) | ||||
| 感应距离 [mm] | 5 | ||||
| 外壳 | 螺纹结构 | ||||
| 尺寸 [mm] | M18 x 1 / L = 80 | ||||
| 电气数据 | |||||
| 工作电压 [V] | 10...55 DC | ||||
| 防护等级 | II | ||||
| 反相保护 | 有 | ||||
| 输出 | |||||
| 电气设计 | PNP/NPN | ||||
| 输出功能 | 常开/常闭; (可选) | ||||
| 开关量输出DC电压降最大值 [V] | 4.6 | ||||
| 最小的负载电流 [mA] | 4 | ||||
| 漏电流最大值 [mA] | 0.8 | ||||
| 开关量输出DC的持续电流负载 [mA] | 400 | ||||
| 开关频率DC [Hz] | 700 | ||||
| 短路保护 | 有 | ||||
| 短路保护类型 | 脉冲 | ||||
| 过载保护 | 有 | ||||
| 监控范围 | |||||
| 感应距离 [mm] | 5 | ||||
| 实际感应距离 Sr [mm] | 5 ± 10 % | ||||
| 工作距离 [mm] | 0...4.05 | ||||
| 精度/偏差 | |||||
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 | ||||
| 迟滞 [Sr的百分比] | 1...15 | ||||
| 开关点偏移 [Sr的百分比] | -10...10 | ||||
| 工作条件 | |||||
| 环境温度 [°C] | -25...80 | ||||
| 外壳防护等级 | IP 67 | ||||
| 认证/测试 | |||||
| EMC电磁兼容 |
| ||||
| MTTF [年] | 1835 | ||||
| 机械技术数据 | |||||
| 重量 [g] | 149.3 | ||||
| 外壳 | 螺纹结构 | ||||
| 安装 | 齐平安装 | ||||
| 尺寸 [mm] | M18 x 1 / L = 80 | ||||
| 螺纹代号 | M18 x 1 | ||||
| 原材料 | 黄铜 白青铜-镀层; PC | ||||
| 显示器/操作件 | |||||
| 显示 |
| ||||
| 附件 | |||||
| 供货范围 |
| ||||
| 注释 | |||||
| 包装单位 | 1 件 | ||||
| 电气连接 | |||||
| 接口 | 电缆: 2 m, PUR / PVC; 2 x 0.5 mm² | ||||
| 产品认证 | |
|---|---|
| CSA认证 | √ |
| CCC认证 | √ |
| CE认证 | √ |
| EAC认证 | √ |
产品发布日期：2025.06.24
易福门电子（IFM electronic）
