• 特别紧凑的外科，用于机器人、装配和处理技术
• 精确的几何背景抑制
• 使用可见红光，可轻松对准
• 灵敏度和输出功能的直观设定
• 压入安装基座方式的简便安装

技术参数：

产品特征
光线种类	红光
外壳	矩形的
尺寸 [mm]	35 x 24 x 11
应用
特殊的性能	镀金触点; 背景消隐
功能原理	漫反射光电开关
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	25
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	660
输出
电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
过载保护	有
监控范围
检测距离 [mm]	15...400; (白纸 200 x 200 mm 90 %反射)
检测距离可设	有
光斑直径最大值 [mm]	18
光点尺寸参考	检测距离
背景消隐可用	有
工作条件
环境温度 [°C]	-25...60
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2
MTTF [年]	556
机械技术数据
重量 [g]	49.9
外壳	矩形的
尺寸 [mm]	35 x 24 x 11
原材料	外壳: ABS; 固定夹具: 模压铸锌; LED窗口: SEPS; 按钮: SEPS
透镜材料	PMMA
透镜校准	前面的镜组
滚花螺母的材料	黄铜
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色
电子锁	有
附件
供货范围	夹子: 1, E20964 螺丝钉: 2 x M3 x 16 弹簧垫圈: 2 螺母: 2
注释
注释	按照cULus工作电压"电源级2"
包装单位	1 件
电气连接
接口	电缆: 0.15 m, PUR
接口	接插件: 1 x M12; 成型体: PUR; 锁定: 黄铜; 触头: 镀金的
图表

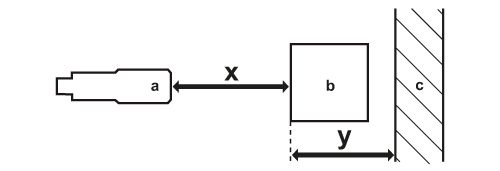

	a: 传感器 b: 目标 c: 背景 x: 距离传感器/目标物 [mm] y: 最小的距离物体/背景 [mm]
精确度曲线	x: 距离传感器/目标物 [mm] y: 最小的距离物体/背景 [mm] 1 = 目标 黑色(6 %反射) , 背景(白色90 %反射) 2 = 目标 灰色(18 %反射) , 背景(白色90 %反射) 3 = 目标 白色(90 %反射) , 背景(白色90 %反射)
