• 适合在空间受限情况下使用的特小外壳
• 用于输送和处理技术的可靠位置检测
• 精确检测极小、极平或反射性强的组件
• 固定设定，可立刻做好使用准备
• 极长量程

技术参数：

产品特征
光线种类	红光
外壳	矩形的
尺寸 [mm]	28.1 x 8.1 x 14.4
应用
特殊的性能	偏振滤光镜
功能原理	镜面反射光电开关
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	20; ((24 V))
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	633
输出
电气设计	NPN
输出功能	暗通模式
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
监控范围
棱镜反射镜的检测距离 [m]	0.02...1.8; (棱镜反射镜 Ø 30 E20004)
检测距离可设	否
光斑直径最大值 [mm]	120
光点尺寸参考	在***检测距离
偏振滤光镜	有
工作条件
环境温度 [°C]	-25...60
外壳防护等级	IP 65; IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2
MTTF [年]	1067
机械技术数据
重量 [g]	21.2
外壳	矩形的
尺寸 [mm]	28.1 x 8.1 x 14.4
原材料	外壳: ABS; 不锈钢(1.4404 / 316L)
透镜材料	PMMA
透镜校准	侧面的镜组
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色
注释
包装单位	1 件
电气连接
接口	电缆: 0.3 m, PVC, 黑色, Ø 2.9 mm; 3 x 0.08 mm²
接口	接插件: 1 x M8
图表

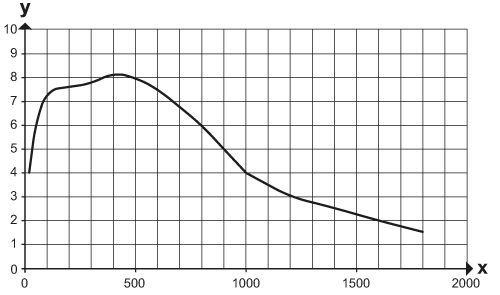

过量增益图	x: 距离 [mm] y: 过量增益因子
