ETA1701涂层测厚仪

查看原图
型号：ETA1701
使用说明书
简介：本仪器用磁性和涡流测厚方法，可无损地测量磁性金属基体（如钢、铁、合金和硬磁性钢等）上非磁性覆盖及非磁性金属基体（如铜、铝、锌、锡等）上非导电覆盖层的厚度（如珐琅、橡胶、油漆、塑料等）。本仪器具有测量误差小、可靠性高、稳定性好，操作简便等特点，仪器配置数据存储，USB通信接口等功能，最多可存储1173条测量记录，每条记录包含测量结果和测量时间等信息， 是控制和保证产品质量必不可少的检测仪器。

使用方法：

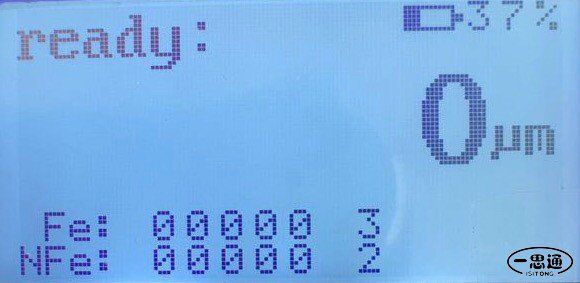

按一下红色按键，显示屏显示：
Ready:
仪器进入测量状态，自动恢复上次关机前的参数设置。
手握仪器，将探头垂直压紧到被测涂层上，测量结束，有蜂鸣声提示，显示屏睥值即为待测涂层的测量值，仪器自动识别底材类别Fe或NFe，存储编号自动加1。
每完成一次测量，需将探头提高到1厘米以上，再进行下一次测量。
仪器显示屏下方显示最近5次测量值，并在显示屏左侧显示统计结果：

仪器校准：

校零:

校准：

根据要测量的涂层厚度，选择适当的标准膜片，进行校准。
先将膜片放在基准块上（或不带涂层的测量物体上），再将测量探头压在标准膜片上，若显示的测量值与标准膜片的值不同，提起探头连续按两下红色按键，显示CAL+（CAL—）仪器进入校准操作，此时仪器显示值会自动增加或减少，按一下红色键，会改变显示值的变化方向，同时CAL+与CAL- 提示符也相应变化。当显示值达到膜片值时，连续按两下红色键，显示CALOK，同时有蜂鸣声提示，完成本次校准 操作。
菜单设置：
光标指示仪次在上述四人菜单间循环（反显状态）。

  1. 仪器待测状态，按压红色按键5秒后松开，仪器进入菜单设置操作，显示如下：

  2. 光标指示哪个菜单，按一下红色按即对所指菜单操作。

    • clear save， 清除存储记录

    •  um/mil， 单位转换

    • set time， 设置时间

    • return:返回测量状态

  3. 设置时间

在光标指示*set time时，按一下红色按键，显示：
光标指示位即要修改的位，该位自动变化到设定值时，按一下红色按键，完成该位修改，光标移动到下一位，依次完成时间设置。

仪器特点：

显示解读：

技术参数：

恢复出厂设置：
如果由于误操作或其它原因造成仪器 能正常测量，可考虑恢复出厂设置，还原原始参数，排除故障，具体操作如下：
 注意事项：
本仪器属精密仪器，注意做好防潮、防尘、防腐蚀的保护，避免撞击或挤压，只有正确使用和维护，才能保证仪器的测量精度和使用寿命。仪器的探针、标准板和标准片需要长期保持干净，要定期检查和清洁探针，标准板及标准片上残留的污物，否则将直接影响仪器测量的精确性，仪器长期不使用时应取出电池。


产品发布日期：2024.05.20
