IPC UTM-30液压伺服多功能材料试验机
UTM-30多功能沥青混合料测试系统产品介绍

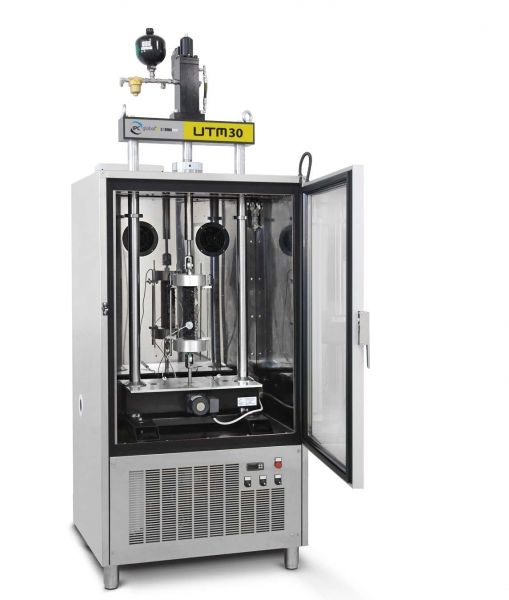

IPC全新升级的UTM-30液压伺服多功能材料试验机，采用精密的制造工艺，足以完成最苛刻的研究挑战。UTM-30是IPC专门针对土木工程实验室，以最高标准进行的设计和制作。具备出众的稳定性和精确性，非常适合对沥青混合料、无结合料(粒料)和其他铺装材料进行拉伸、压缩和动态的加载测试与分析。

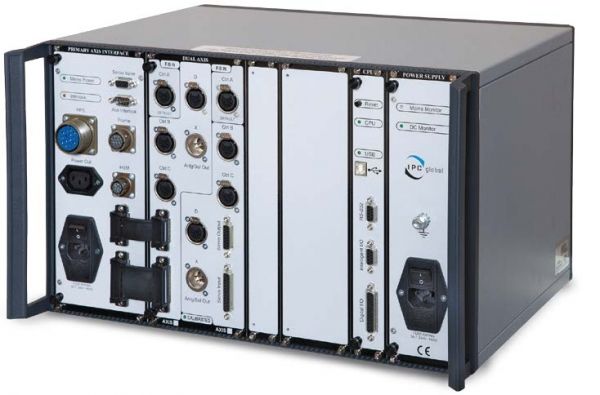

IPC Global UTM-30动态液压伺服多功能材料试验机，最大加载力为30 kN，两个版本：双向作动器型或迷宫型轴封型，配备数据采集和控制系统IMACS，带有内置式调节器（ILC）的内置LVDT（+/- 50mm），电动驱动定位和液压夹紧的平台的加载架，液压源，带 ILC的荷载传感器（+/- 30kN）。
UTM-30两个版本可选：
- 高精度双作用活塞型作动器标准型（型号79-PV70B02）
- 高性能型，配备液压伺服迷宫型轴封作动器*（型号79-PV70B12）
UTM-30多功能沥青混合料测试系统产品特点
● 配置高强度双立柱加载架
● 采用精密加工制造工艺，刚度高，装配精密

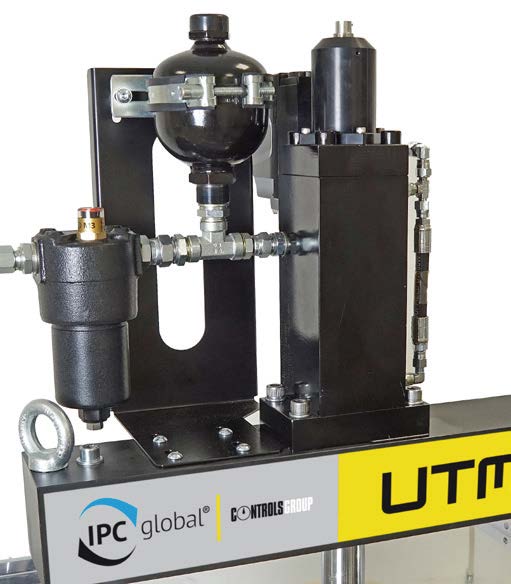

● 配备高精度的双向作动器
● 高精度、双向作动、双头活塞、高性能迷宫轴承作动器提供卓越的性能。
● 配备高性能伺服阀，确保正弦加载频率最高可达70Hz
● 电动压缩轴定位
● 液压压缩轴夹紧装置
● 设备适用于多种标准测试方法，也可完全依据客户需求进行定制
● 横梁升降和夹紧通过液压装置轻松调节，无须机械辅助装置
● 便于支撑和升级模块化设计
● 有关同心度和轴向性的改进
● 配备高品质过滤油，延长使用寿命
UTM-30多功能沥青混合料测试系统技术参数
高级型 | 标准型 | |
类型 | 79-PV70B12 79-PV70B14 | 79-PV70B02 79-PV70B04 |
加载力 | +/-30 kN 动态 | +/-25 kN 动态 |
+/-30 kN 静态 | +/-30 kN 静态 | |
加载频率 | 最大70Hz | 最大70Hz |
荷载传感器 | 低调，薄饼型 | 低调，薄饼型 |
作动器类型（双作用） | 迷宫型轴封型 | 活塞型 |
行程 | 50 mm (+/- 25 mm) | 50 mm (+/- 25 mm) |
内置位移传感器 | 50 mm | 50 mm |
可调压缩轴 | 机动化 | 机动化 |
压缩轴夹紧装置 | 液压 | 液压 |
最大垂直空间 | 795 mm | 795 mm |
立柱间隙 | 450 mm | 450 mm |
最大工作压力 | 210 bar | 210 bar |
液压源 | ||
可调低压范围 | 50～210 bar | 50～210 bar |
最大流速 | 5升/分钟 | 5升/分钟 |
电源 | 2.2 kW | 2.2 kW |
冷却系统 | 空气冷却 | 空气冷却 |
油箱盖。 -配有预过滤滤芯 | 45升 | 45升 |
尺寸和重量 | ||
加载架（h × w × d）mm | 1900×680×600 | 1900×680×600 |
液压动力单元（h × w × d）mm | 1000×470×765 | 1000×470×765 |
大概总重量 | 195 kg | 195 kg |
UTM-30多功能沥青混合料测试系统订购信息
高性能型
79-PV70B12
IPC Global UTM-30动态液压伺服多功能材料试验机，最大加载力为30 kN，配备IMACS双轴控制和数据采集系统，30kN液压伺服迷宫型轴封作动器，高性能伺服阀和带有内嵌式调节器（ILC）的内置式LVDT（+/- 50mm），通过液压定位和夹紧装置的平台的加载架，液压源，带 ILC的荷载传感器（+/- 30kN）。230V/50-60Hz/1ph
标准型
所有符合国际标准的动态和静态测试也可以使用以下型号进行测试。
79-PV70B02
IPC Global UTM-30动态液压伺服多功能材料试验机，最大加载力为30 kN，配备IMACS双轴控制和数据采集系统，30kN液压伺服迷宫型轴封作动器，高性能伺服阀和带有内嵌式调节器（ILC）的内置式LVDT（+/- 50mm），通过液压定位和夹紧装置的平台的加载架，液压源，带 ILC的荷载传感器（+/- 30kN）。230V/50-60Hz/1ph
UTM-30多功能沥青混合料测试系统附件信息
IPC可根据客户需求定制UTM-250液压伺服多功能材料试验机采用精密的制造工艺，足以完成最苛刻的研究挑战。
UTM-250是IPC专门针对土木工程实验室，以最高的标准进行的设计和制作的。具备出众的稳定性和精确性，适合对各种高强度材料进行拉伸、压缩和动态的加载测试和分析。
