产品简介

WH-SP-02型双通道注射泵是汶颢芯片自主研发的高精度流体控制设备，该系统以精密、稳定、抗干扰能力强等特点广泛应用于微流体控制相关领域。本产品各项指标已达到并超过国际标准。

该设备使用方便，操作简单，流体控制的参数设置、修改和查看可在开机主界面中完成，参数输入过程中可直接从列表中选取注射器的型号与内径，也可手动输入，然后再输入其他参数（流量、液量、输液类型）即可，工作过程中可随时暂停任务，且可重新设置各项参数并立即执行。

技术指标

1.1.1 注射器型号确定

(1) 从列表中查找

参数设置中有标准的注射器列表。选中注射器型号后，程序自动调入对应的内径值。

(2) 内径输入

如果注射器程序列表中没有用户使用的注射器，可以直接输入注射器的型号与内径值。该设备可以存储多组用户自定义的注射器内径值。

1.1.2 液量

可以设置注射的目标液量，当达到目标值时注射泵自动停止工作。

1.1.3 流量

流量即流体的流速，必须设置注射流量值，有六种常用流量单位（ml/s，ml/min、ml/hr、ul/s、ul/hr、ul/min）可供选择。

1.1.4 电源中断

当仪器运行时电源中断，重新开启后可按照之前的参数继续工作。

1.1.5 液量和流量单位选择

液量单位（μl 、ml）、流量单位（μl/s、μl/ml、μl/hr、ml/s、ml/min、ml/hr）

注射泵参数

1、外形尺寸：300×130×225 mm；

2、重量：2.5~3kg；

3、通道数量：2个；

4、注射器类型：50 ul~200 ml；

5、每微步注射量：0.107ul（10 ml注射器）；

6、最大线速度：65mm/min；

7、最小线速度：1 mm/min；

8、工作模式：注液，吸液，根据需要选择；

9、线性推力：大于30 kgf；

10、设置方式：全程按键触点设置；

11、显示方式：3.2寸液晶屏显示；

12、工作电压：DC24V；

13、工作环境：温度5~40 ℃，相对湿度小于80 %；

14、按键使用寿命：一百万次左右。

特征图解

（1）显示屏；（2）丝杆轴支撑块；（3）丝杆；（4）薄膜按键；（5）紧固旋钮；（6）注射器推块（7）注射器尾部压板；（8）注射器；（9）注射器挡板；（10）注射器支撑块（11）注射器压块（12）电源开关（13）DC24V电源插口

                                                    图2.1 注射泵示意图

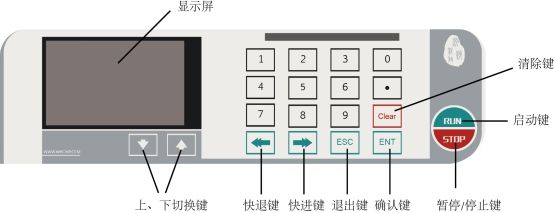

薄膜按键说明

按键功能：

全数字薄膜按键完成参数的选择与设置。

• 上、下切换键：表示显示屏上需要更改的内容的切换。

• 快退键：表示注射器推块快速向左推进，此键用于注射器的装载及设定左右极限。

• 快进键：表示注射器推块快速向右推进，此键用于注射器的装载及设定左右极限。

• 返回键：表示返回上一级菜单界面。注射器运行过程中该按钮起到恢复初始进度的作用。

• 确认键：表示进入下一级菜单，或更改单位。

• 清除键：表示清除菜单中的数据，重新编辑新的数据。

• 启动/暂停键：表示运行和暂停。
