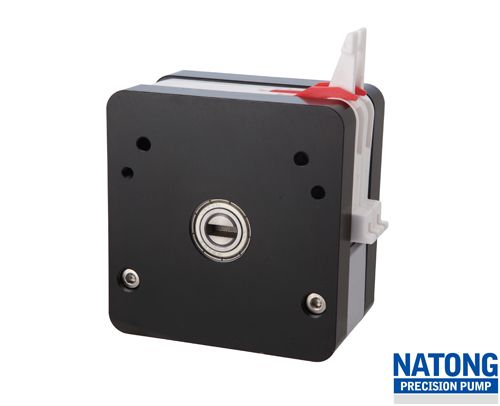

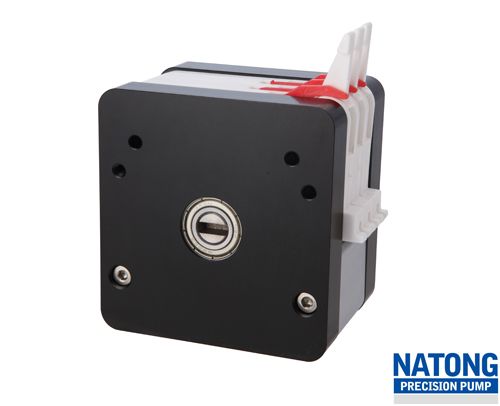

MC8X/MC10X 小流量多通道型蠕动泵泵头

查看原图

关注：5903

型号：MC8X / MC10X

货号：NT-052 / NT-051

品牌：纳通

产地：河北

配件产地：国产配件

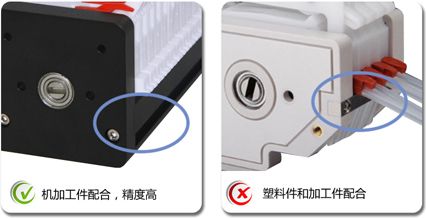

传统小流量多通道泵头采用注塑件和加工件配合，并且连接杆较细，在通道数较多的情况下，通常会出现通道间误差较大和扭动现象；纳通MCX小流量多通道泵头则在此基础上加以改进，所有关键尺寸加工中心一次成型，配合紧密，使得通道间误差进一步减小，且连接机构更加稳定。

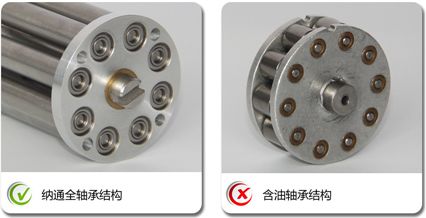

传统小流量多通道的蠕动泵泵头为了节约成本，一般采用含油轴承的结构，运转噪音大，不支持高速运转，磨损较快；而纳通则采用全滚珠轴承结构，运行稳定，噪音低，支持高速运转，寿命更长。

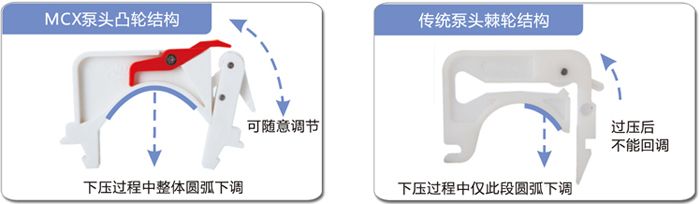

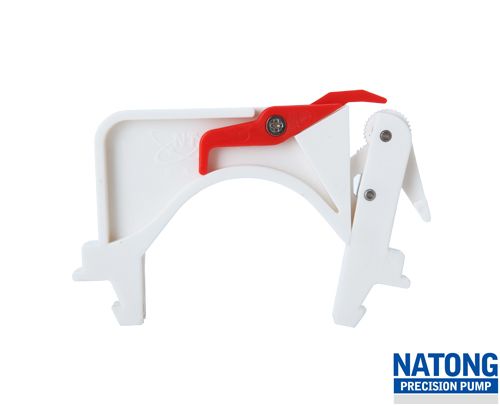

传统泵头采用荆棘轮调节压管间隙，过压后不能回调，必须松开卡片重新调节，调节过程中，圆弧不是整体移动，而是部分圆弧与滚乱间隙变小，造成整个圆弧范围内压管间隙不均匀，局部地方会过压，软管寿命短；而MCX泵头采用凸轮结构，可以前后任意调节，调节过程中，圆弧整体向滚轮靠拢或者分离，压管间隙均匀，保压能力强，软管寿命长。另外，纳通卡片采用进口POM原料，含有铁氟龙成分，更加耐磨，泵头寿命更长。

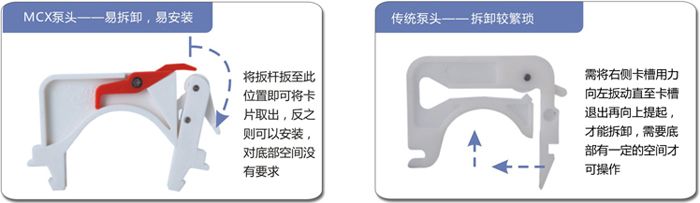

传统泵头需要用力从下方开启卡片，在通道数目较多的情况下，操作困难，需要的空间大，在空间紧凑的配套设施中，应用不便；而MCX泵头的凸轮结构可以让用户方便的从上方摘下卡片，操作简单。

一、产品简介

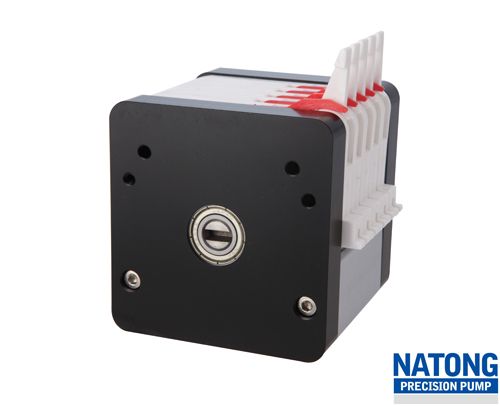

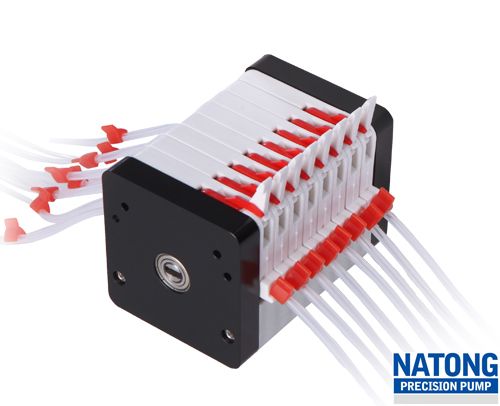

    MCX系列泵头用于微小流量高精度多通道液体传输。泵头为高精密8滚轮全滚珠轴承结构，按通道数目分为1-6、8、12通道，并且可以通过泵头串联组合成任意通道数目。
    MCX系列泵头广泛应用于各种分析仪器配套、实验室研发、制药、化工行业、食品行业、医药行业等。
二、产品型号
    MC8X-1、MC8X-2、MC8X-3、MC8X-4、MC8X-5、MC8X-6、MC8X-8、MC8X-12
    MC10X-1、MC10X-2、MC10X-3、MC10X-4、MC10X-5、MC10X-6、MC10X-8、MC10X-12
三、技术参数

泵头型号	软管型号 (内径*壁厚mm)	毫升/转	参考流量(mL/min) (转速0.1-200rpm)	软管承压Mpa		卡片材料	底座、压块材料	滚轮数量	重量(kg)
				间隔	连续
MC8X-(1-12)	0.19*0.9	0.0024	0.00024-0.48	0.1	0.12	POM	硬质铝合金	8	0.43+0.1n (n为通道数)
	0.25*0.9	0.0042	0.00042-0.84
	0.5*0.8	0.016	0.00166-3.32
	1*1	0.064	0.0064-12.8
	2*1	0.181	0.0181-36.2
	2.4*0.85	0.223	0.0223-44.6
	2.79*0.85	0.302	0.0302-60.4
MC10X-(1-12)	0.19*0.9	0.002	0.0002-0.2	0.1	0.12	POM	硬质铝合金	10	0.44+0.11n (n为通道数)
	0.25*0.9	0.0036	0.00036-0.36
	0.5*0.8	0.0146	0.00146-1.46
	1*1	0.055	0.0055-5.5
	2*1	0.154	0.0154-15.4
	2.4*0.85	0.19	0.019-19.0
	2.79*0.85	0.258	0.0258-25.8

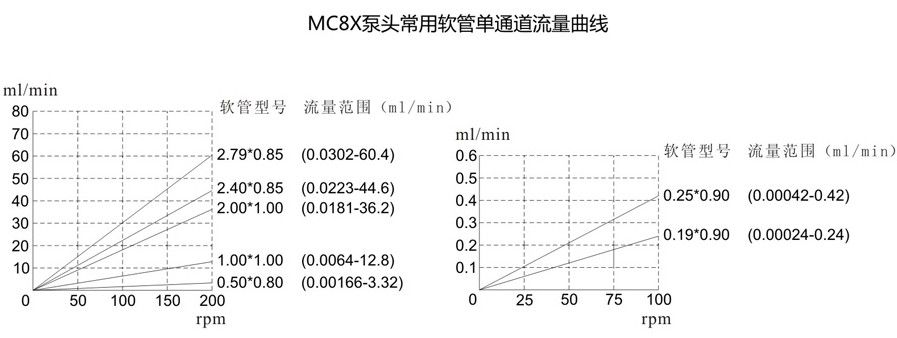

四、常用软管单通道流量曲线

五、泵头尺寸

产品发布日期：2026.02.02
