ET3121、3122、3123台式热工校验仪

ET31与ET30系列台式热工校验仪，是一款高精度、全功能、高可靠性的台式校验仪器，仪器采用4.3英寸宽大彩屏显示，结合友好的人机互动界面以及便捷灵活的操作方式，为广大客户带来快捷、轻松的热工仪表检定、校准与维护。

产品特点：

● 显示屏：4.3英寸彩屏（分辨率480*272）。

● 各路信号完全隔离，互不干预。

● 输出方式：同时支持键入值、光标移位和旋钮调节三种形式。

● 测量和输出直流电压、电流、电阻以及频率信号。

● 支持热电偶、热电阻信号的测量，也可模拟热电阻、热电偶信号。

● 采用Pt100外置传感器提供可靠、快速、精确的冷端补偿，支持手动和自动补偿，补偿精度0.2℃,有效范围-40℃～60℃。

● 提供1路24V DC回路电源，可校准2线制变送器，作为独立电源使用时支持大负载200mA。

● mA信号输出时，支持mA源输出以及变送器模拟。

● 支持通断测试。

● 电阻、热电阻测量功能下，支持二、三、四线制模式。

● 任意两个端口之间均能承受220V AC误入，36V DC 误入。

● 所有输出功能下均可短路自恢复。

● 通信方式：标准配置RS232、LAN、USB，通信协议免费提供。

● 数据记忆功能：多达10000组的数据存贮记忆功能；

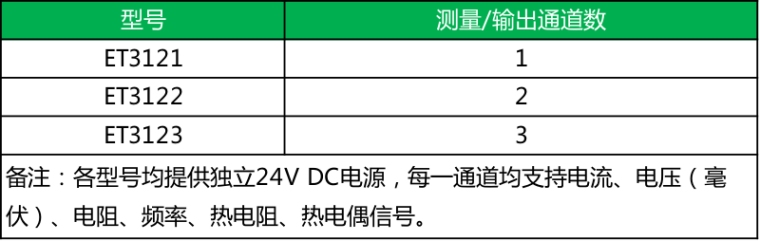

型号介绍：

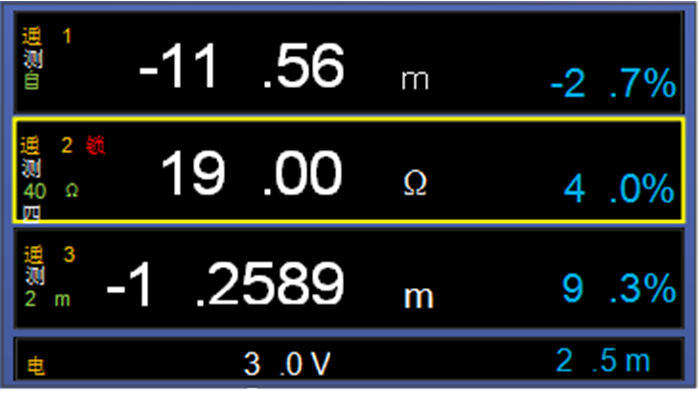

ET3123界面显示

技术指标：

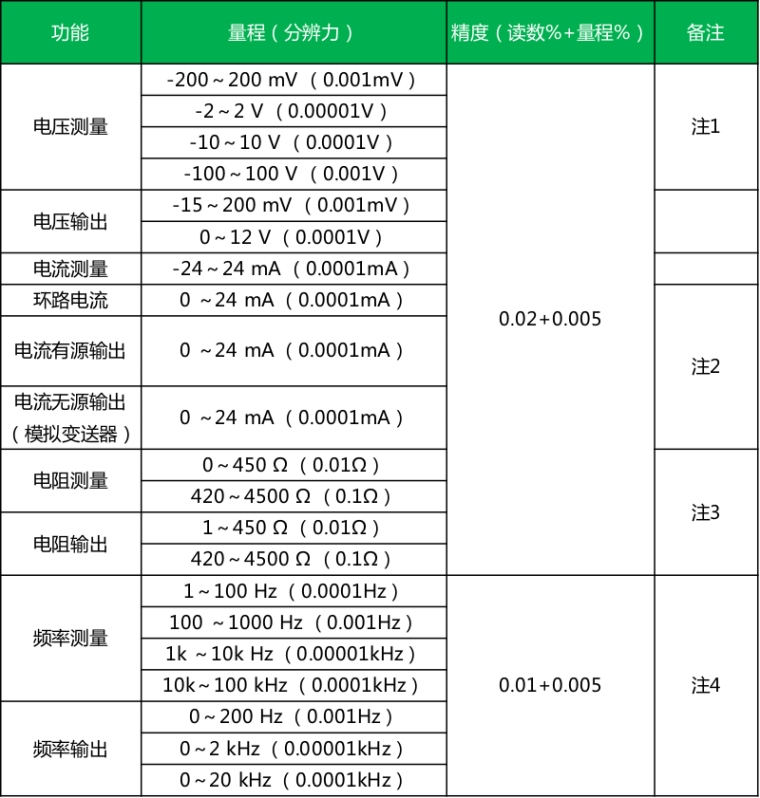

信号板指标

注1：电压输出大负载：1mA或1kΩ，按负载轻的，允许容性负载。

注2：环路电源 ：24V ±0.5V （环路电流）

电流输出大负载电压：20V，相当于20mA电流在1000Ω负载电阻上的电压

温度范围：18℃ ～ 28℃。

注3：电阻测量指4线测量，电阻测量指4线测量，2线、3线测量需另加0.02Ω的误差；

电阻输出指标是指在1mA ± 10% 或 0.1mA ± 10%的情况下。

电阻输出全量程的技术指标：0.02 ± 0.01

电阻测量时的激励电流：

400Ω：1mA ± 20%

4000Ω：0.1mA ± 10%

电阻输出激励电流范围：

400Ω ：0.2mA～4.0mA

4000Ω ：0.05mA～0.4mA

温度范围：18℃ ～ 28℃

注4：频率测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。

波形：方波，其他波形的误差需另加5个计数，可直接测量市电频率。

频率输出：方波，50%占空比，输出幅值0.1V～10.0V可调。

温度范围：18℃ ～ 28℃。

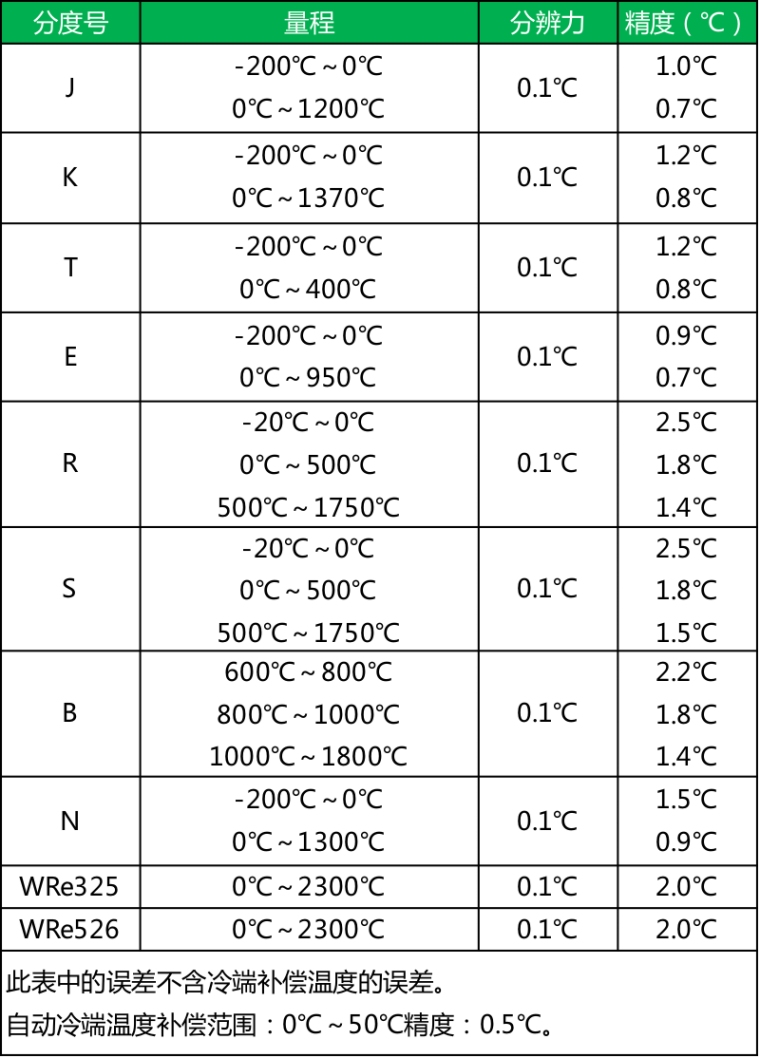

热电偶指标：

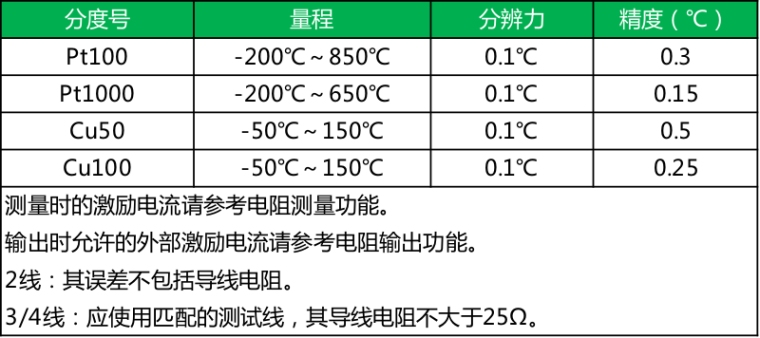

热电阻指标：

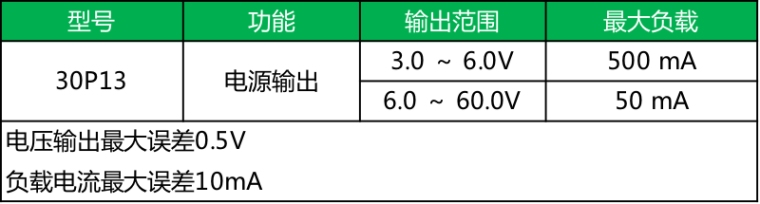

电源指标：

● 上述功能精度适用温度范围18～38℃。

● 上述功能中“电流输出”均支持有源、无源输出方式，20mA大负载为1kΩ。

● 上述功能中“电流测量”均支持环路测量方式，回路电压24V0.5V。

● 上述功能中“电阻测量”均支持三线、四线方式，支持通断测试。

● 上述功能中“频率测量”，测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波

形的误差需另加5个计数，可直接测量市电频率。

● 上述功能中“频率输出”，输出波形：方波，正弦波等，幅值0～10V可调。

● 上述功能中“电阻输出”，允许外界激励电流0.15～4mA。

● 上述功能中“电压输出”均支持容性负载。

● 温度补偿标配PT100热电阻（型号30A01），补偿精度0.2℃、补偿温度范围：-40℃～60℃。

● 可根据客户需要添加新的热电偶、热电阻种类。

● 热电阻指标为四线制指标。

● 产品尺寸：310mm*140mm*265mm（宽*高*深）
