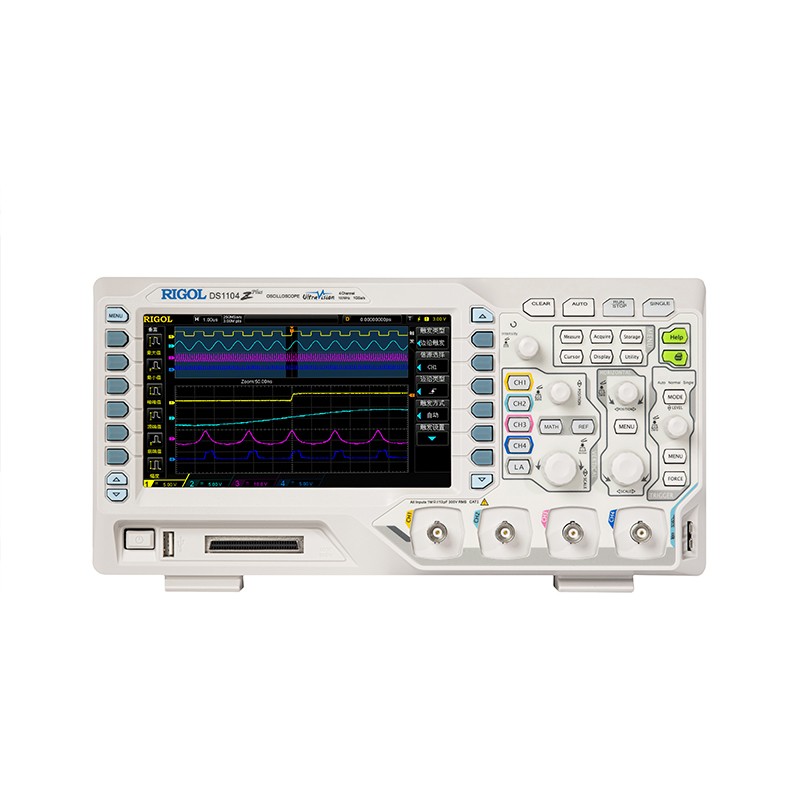

MSO/DS1000Z 经济型数字示波器 100MHz，4模拟通道，可升级为16数字通道

技术特征

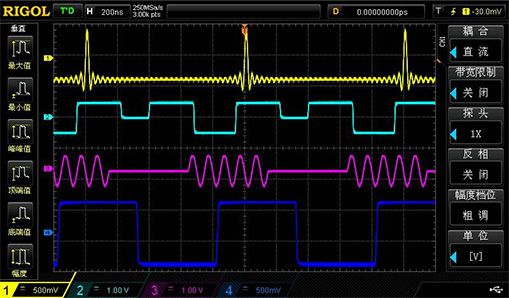

	标配4通道 2通道的价格获得4通道产品，标准配置4个模拟通道，方便同时测量多路信号。

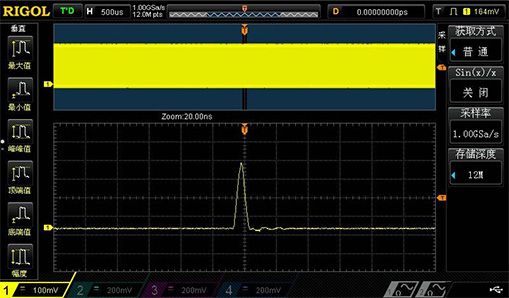

	12M存储深度 标配12M，选配可达24M超长存储深度（数字通道6M标配，选配12M），让用户可以全面兼顾波形全局和细节，在更长时间内保持最高采样率，不会漏失任何波形变化。

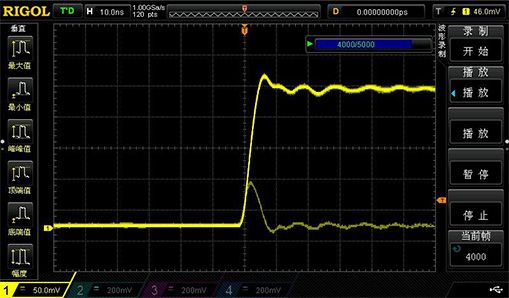

	硬件波形录制和回放功能 提供波形录制功能选件，记录波形变化，便捷地回放波形，找出故障所在。

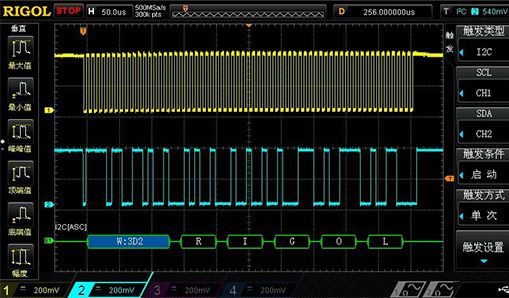

	串行总线触发和解码 提供总线触发和解码选件，支持RS232/UART、I2C、SPI总线。

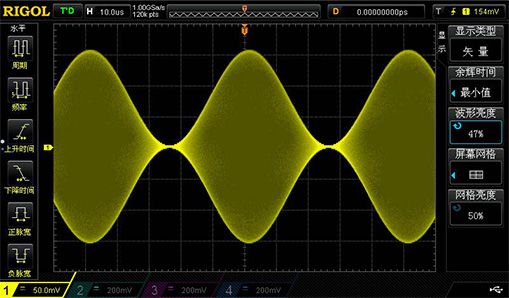

	数字荧光显示 多级灰度显示能力，提供类似荧光显示效果，波形变化分毫毕现。

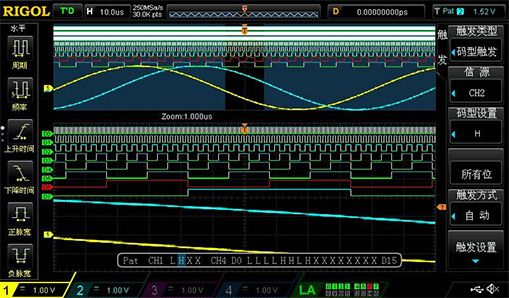

	混合信号分析能力 MSO型号提供16路数字逻辑通道，更方便地同时测试多路模拟和数字信号,更便捷地进行逻辑信号分析，DS1000Z Plus可升级为MSO。

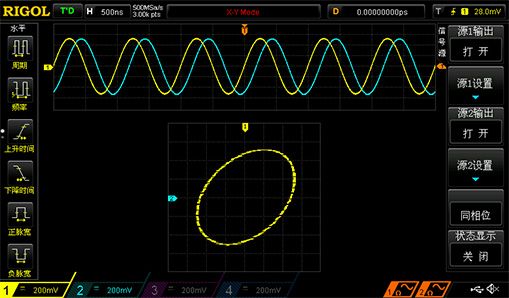

	双路25MHz信号源 提供带有双路25MHz任意波形发生器型号，将示波器、逻辑分析仪及信号源三合一，带给您更高效的测试体验。

产品简述

• 模拟通道带宽：100 MHz
• 4 个模拟通道，16 个数字通道（仅适用于使用 MSO 升级选项升级的 DS1000Z Plus）
• 此型号可通过购买逻辑探头 RPL1116 升级到 MSO
• 实时采样率高达 1 GSa/s
• 内存深度高达 24 Mpts
• 高达 30,000 wfms/s 的波形捕获率
• 高达 60,000 帧的硬件实时波形记录和回放功能
• 创新的“UltraVision”技术
• 多种触发和总线解码功能 低本底噪声，垂直刻度范围：1 mV/div 至 10 V/div
• 内置双通道 25 MHz 函数/任意波形发生器（仅适用于带源通道的数字示波器）
• 多种接口：USB Host&Device、LAN (LXI)、AUX
• 体积小、重量轻、使用方便
• 7 英寸 WVGA (800x480) TFT LCD，强度分级彩色显示屏
