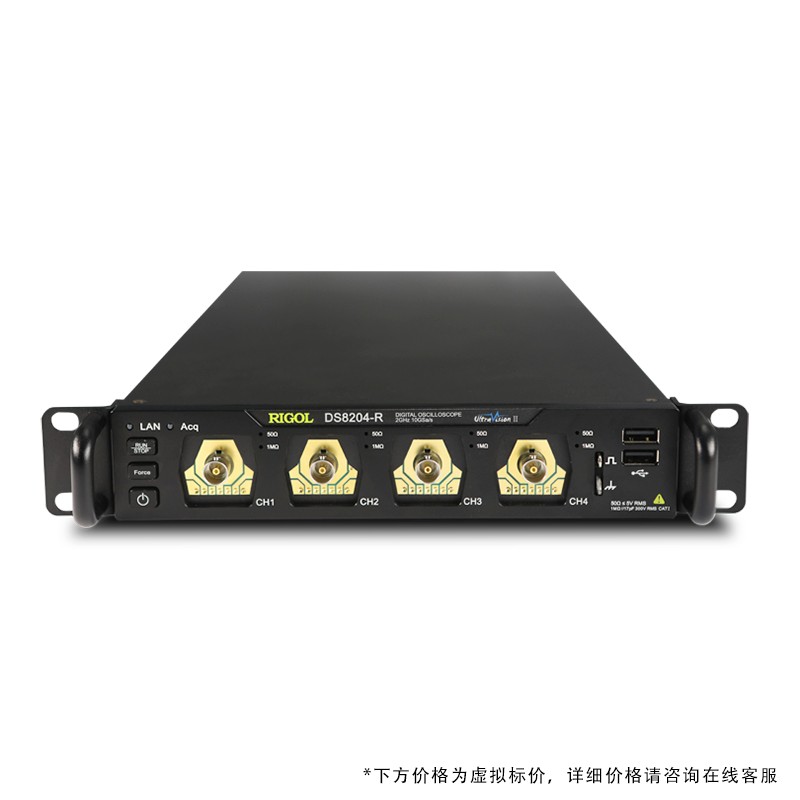

350MHz，5GSa/s,500Mpts，4通道紧凑型示波器

技术特征

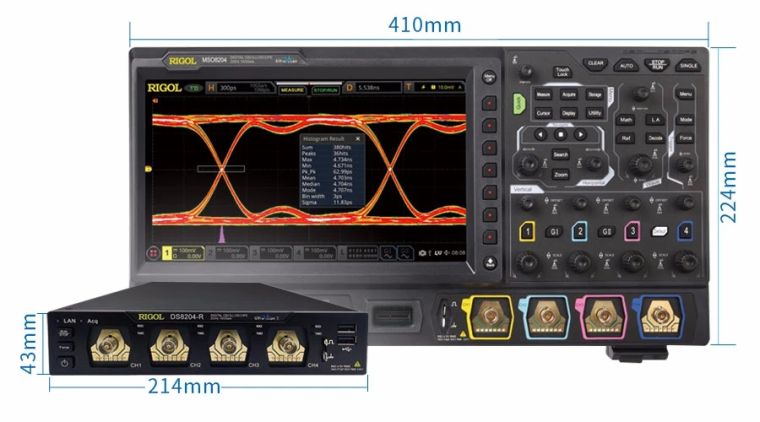

	紧凑型设计 超薄设计，体积小巧，214 mm （宽）× 43 mm（高）× 478 mm（深），可放置于狭窄空间。
	便捷的单机工作模式 单台设备搭配外设可满足传统示波器应用：通过HDMI接口连接显示设备查看用户界面，通过USB Host接口连接鼠标进行点击、拖动操作，连接键盘进行数字或字符串设置。
	适合低温工作环境 无液晶屏，工作温度最低-40℃，可应用于特殊环境的信号监测。

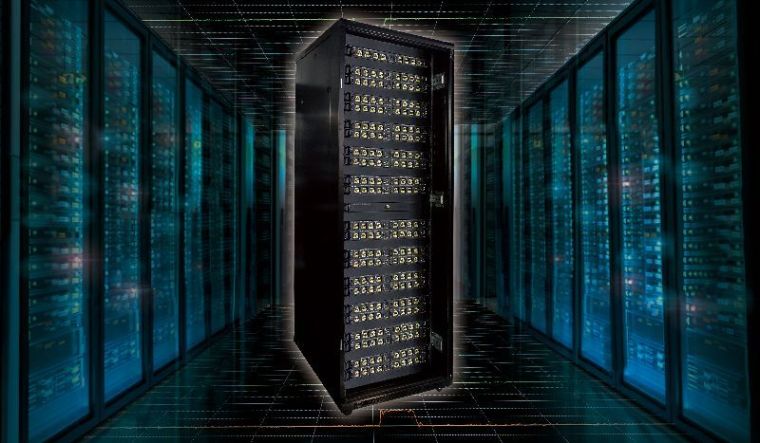

	高效利用机架空间 1U标准机架内可并排安装2台设备，共8通道，高效的利用了宝贵的机架空间。

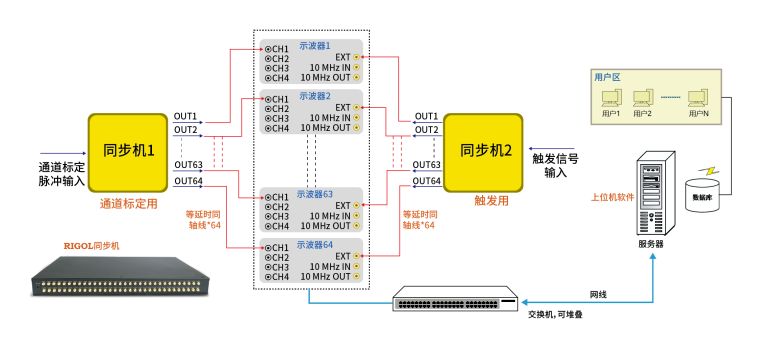

	可扩展至512个通道的同步触发能力 利用配套的同步机，可以提供多机同步触发方案，且可以实现现场校准，保证多通道同步观测要求。

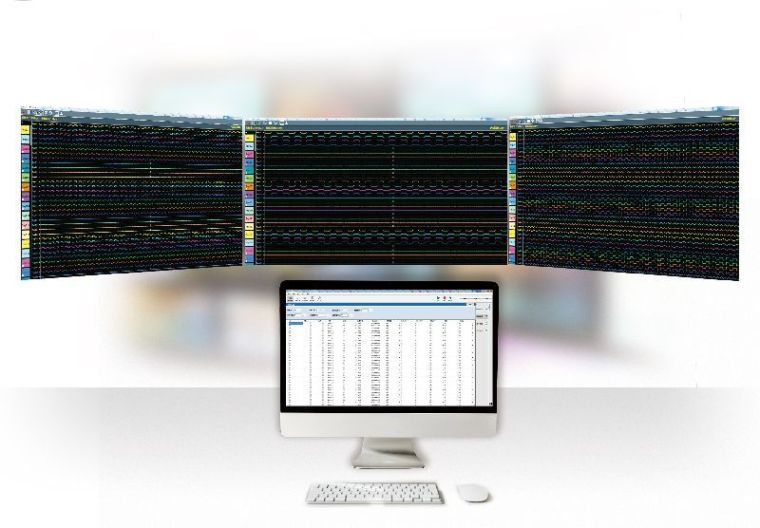

	多通道高速数据采集 对于多通道的集成，选配的多通道高速数据采集软件可以满足对多机、多通道的配置，界面友好显示各通道采集的波形。

产品简述

• 模拟通道带宽：350MHz
• 实时采样率最高达10 GSa/s（DS8104-R/DS8204-R），5 GSa/s（DS8034-R）
• 4个模拟通道，1个EXT输入通道
• 标配500Mpts存储深度 波形捕获率高于600,000个波形每秒
• 低抖动，支持多机同步（<200 psRMS，典型值）
• 支持高速数据通信接口（10GE SFP+），保证大量数据的可靠传输
• 集6种独立仪器于一身，包括：示波器、频谱分析仪、任意波发生器（选件）
• 数字电压表、6位频率计和累加器、协议分析仪（选件）
• 最多可扩展至512个通道，支持同步采集（可使用同步机进行多通道同步）
• 支持实时眼图和抖动分析软件（DS8104-R/ DS8204-R选件）
• 内置高级的电源分析软件（选件）
• 工作温度最低可达-40℃，可应用于特殊环境下的信号监测
• 丰富的接口：USB Host & Device、LAN(LXI)、10GE SFP+、HDMI、TRIG OUT、 10MHz In，10MHz Out
• 支持Web Control远程命令操控
• 超薄设计体积小巧，高效利用机架空间，标配1U机架安装套件
• 提供软件开发工具包，满足用户根据特定场景的定制化二次开发
• 提供易用的现场多通道同步校准套件，保证多通道同步观测要求
