1GHz,10GSa/s,500Mpts,4通道紧凑型示波器
模拟带宽 | 1GHz |
模拟通道数 | 4 |
最高实时采样率 | 10GSa/s |
最大存储深度 | 500Mpts |
内置信号源 | 1CH(opt.) |
最高波形捕获率 | 600,000 wfms/s |
技术特征

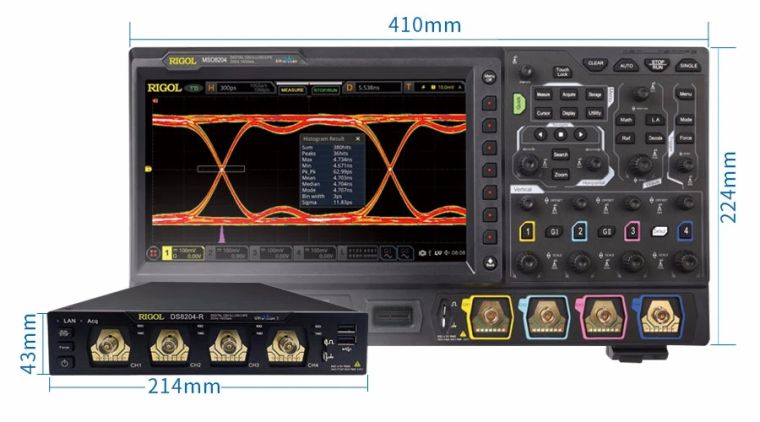

![]() | 紧凑型设计 超薄设计,体积小巧,214 mm (宽)× 43 mm(高)× 478 mm(深),可放置于狭窄空间。 |

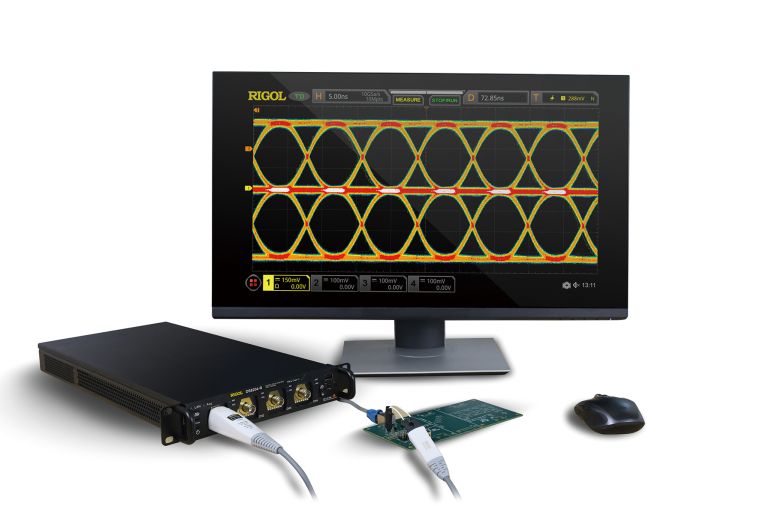

![]() | 便捷的单机工作模式 单台设备搭配外设可满足传统示波器应用:通过HDMI接口连接显示设备查看用户界面,通过USB Host接口连接鼠标进行点击、拖动操作,连接键盘进行数字或字符串设置。 |

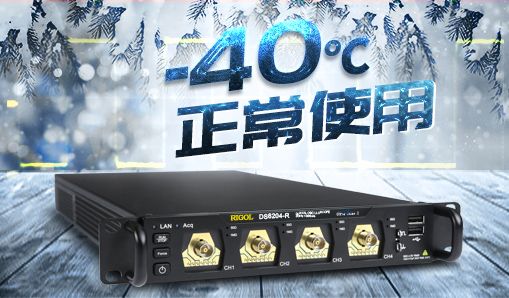

![]() | 适合低温工作环境 无液晶屏,工作温度最低-40℃,可应用于特殊环境的信号监测。 |

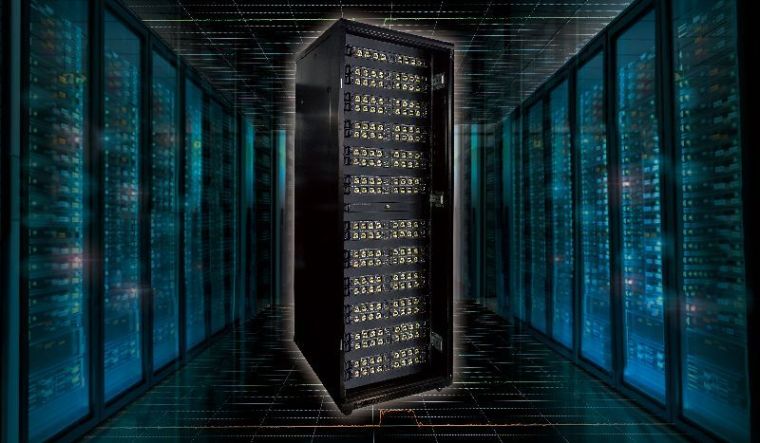

![]() | 高效利用机架空间 1U标准机架内可并排安装2台设备,共8通道,高效的利用了宝贵的机架空间。 |

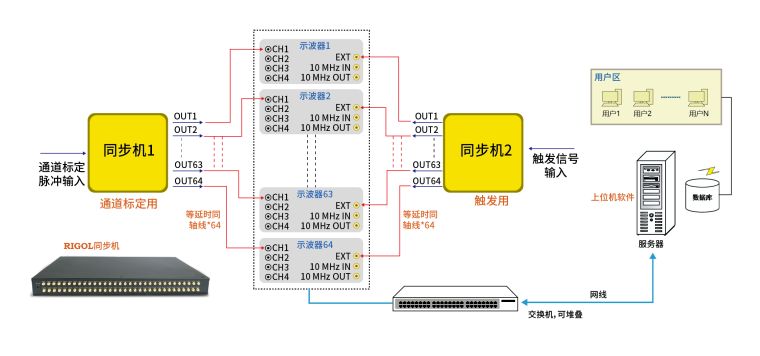

![]() | 可扩展至512个通道的同步触发能力 利用配套的同步机,可以提供多机同步触发方案,且可以实现现场校准,保证多通道同步观测要求。 |

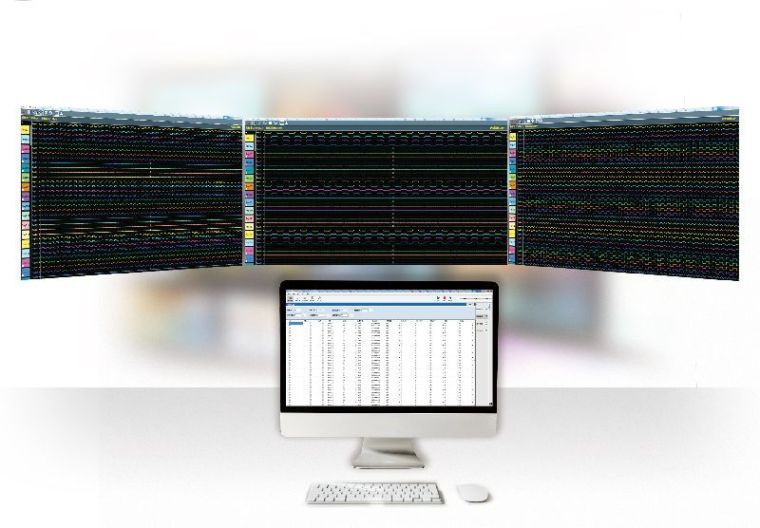

![]() | 多通道高速数据采集 对于多通道的集成,选配的多通道高速数据采集软件可以满足对多机、多通道的配置,界面友好显示各通道采集的波形。 |
产品简述
波形捕获率高于600,000个波形每秒
10MHz In,10MHz Out
