混合信号示波器MSO7024
型号：MSO7024
品牌：RIGOL
10.1寸触控屏，高性价比七合一集成示波器, 逻辑分析仪, 频谱仪, 任意波形发生器（选配）, 数字电压表, 高精度频率计和累加器, 协议分析仪（选配）
| 模拟带宽 | 200MHz |
| 模拟通道数 | 4 |
| 最高实时采样率 | 10GSa/s |
| 最大存储深度 | 500Mpts(opt.) |
| 数字通道 | 16 |
| 内置信号源 | 2CH |
| 最高波形捕获率 | 600,000 wfms/s |
技术特征

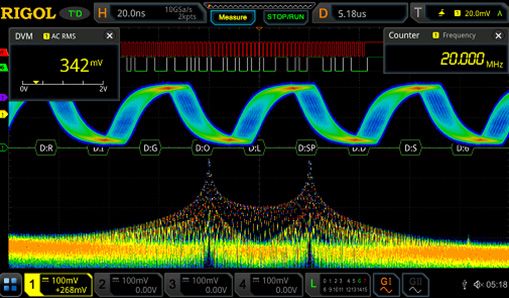

 | 7合1产品设计 通过逻辑探头，任意波发生器和串行总线解码选件，MSO7000系列将所有7种仪器集于一身。解决任何嵌入式设计挑战，无论您是需要模拟波形，捕获高速信号，验证电力等级，监控频谱，解码串行通信，监控并行总线，还是计算脉冲，MSO7000都可以快速轻松地移动仪器功能之间全部来自1个整合界面。 |

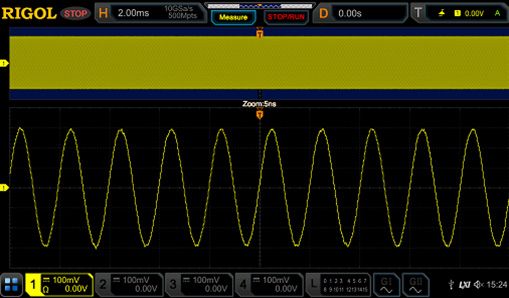

 | 500Mpts保证超高采样率，针对复杂信号找寻特殊的波形问题 7000系列示波器提供了500Mpts的存储深度，保证了高采样率的实用性。7000系列同时提供了完整的搜寻、查找以及波形录制的功能，提高了存储深度的价值。 |
 | 10.1英寸多点触控电容屏 10.1英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验。 |

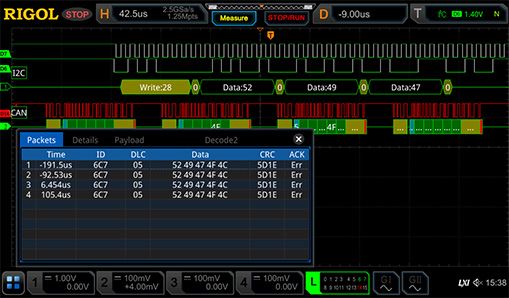

 | 丰富的触发和协议解码 提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件，同时支持4个串行总线解码。 |

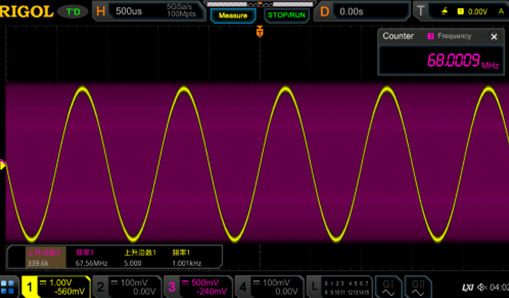

 | 硬件全内存自动测量 同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有339.6k个上升沿的波形中测得准确的频率值。 |

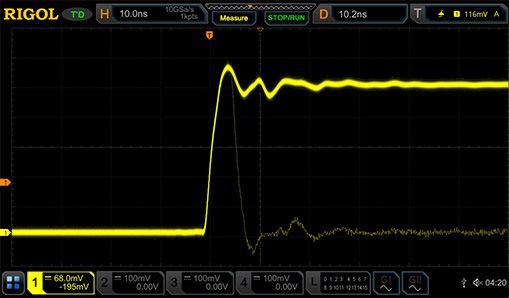

 | 超过600kwfms/s波形捕获率 通过600,000wfms/s 的波形捕获率，可以有效减少死区时间，更容易发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。 |

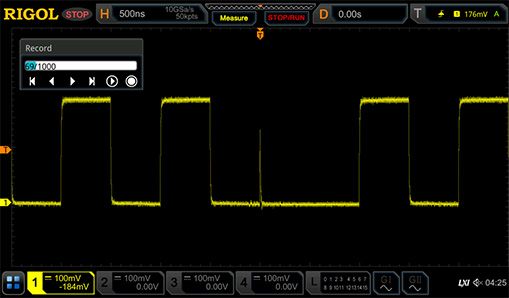

 | 45万帧硬件波形录制 45万帧硬件实时波形不间断录制和回放，允许用户以足够的时间仔细查看和分析录制的每一段波形。 |
产品简述
- 模拟带宽：200 MHz；支持带宽升级选项
- 4 个模拟通道、1 个 EXT 通道和 16 个可选数字通道
- 高达 10 GSa/s 的实时采样率
- 高达 500 Mpts 的内存深度（可选）
- 高波形捕获率（超过 600,000 wfm/s）
- 高达450,000帧的硬件实时和不间断的波形录制和播放功能
- 将 7 种独立仪器合二为一，包括数字示波器、16 通道逻辑分析仪、频谱分析仪、双通道函数/任意波形发生器、数字电压表、6 位频率计数器和累加器、协议分析仪
- 多种串行协议触发和解码
- 自动测量41个波形参数；全内存硬件测量功能
- 多种数学运算，内置增强型 FFT 分析，峰值搜索功能
- 波形直方图分析（标准）
- 独立搜索、导航键和事件表
- 内置高级功率分析软件（选件）
- 自定义一键快捷操作
- 1英寸电容式多点触控屏，256级亮度分级显示，具有色彩持久性
- 提供多种接口：USB HOST & DEVICE、LAN(LXI)、HDMI、TRIG OUT 和 USB-GPIB
- 网页控制远程命令
- 独特的在线版本升级
- 新颖精致的工业设计，操作简单
产品发布日期：2025.05.23
北京普源精电科技有限公司
