• 适用于控制器、传感器、执行器和工业电子器件的调制电源

• 得益于高效率的低功率损耗

• 高干线缓冲时间

• 特别节省空间的设计

• 能量储备高

技术参数：

电气数据
频率AC [Hz]	47...64
工作电压公差 [%]	10
工作电压公差2 [%]	10
工作电压 [V]	自动范围选择
额定电压AC [V]	< 230
输入电压范围AC [V]	100...120 / 200...240; (自动范围选择)
输出电压DC [V]	24...28
防护等级	I;  (IEC 61140)
过压保护	有;  (< 39 DC)
输出电压 [V]	可设定; 输出电压根据SELV, PELV标准
输出电压最小值时的输出电流最大值 [A]	5
输出电压最大值时的输出电流最大值 [A]	4.3
输出电压最小值时的输出电流最大值 [A]	6
输出电压最大值时的输出电流峰值 [A]	5.1
输出功率（**） [W]	120
输出功率(峰值) [W]	144
注意输出功率(峰值)	≤ 45 °C允许持续，>45°C<1分钟，每10分钟
功率因数(额定电压120 V AC / 60 Hz)	0.56
功率因数(额定电压230 V AC / 50 Hz)	0.47
功率储备 [%]	20
输出电路的数量	1
剩余波纹最大值 [mV]	50
接通峰值电流(额定电压120 V AC / 60 Hz) [A]	3
接通峰值电流(额定电压230 V AC / 50 Hz) [A]	3
接通电流限制	有
效率(额定电压120 V AC / 60 Hz) [%]	89.4
效率(额定电压230 V AC / 50 Hz) [%]	90.2
外部输入保护	≤ B-10 A / ≤ C-6 A
Derating降低额定值 [W/K]	3 (60...70 °C)
断电保持时间(额定电压120 V AC / 60 Hz) [ms]	80
断电保持时间(额定电压230 V AC / 50 Hz) [ms]	78
输入电流(额定电压120 V AC / 60 Hz) [A]	2.05
输入电流(额定电压230 V AC / 50 Hz) [A]	1.23
功率损耗(额定电压120 V AC / 60 Hz) [W]	14.5
功率损耗(额定电压230 V AC / 50 Hz) [W]	13.2
反馈保护 [V]	35
输出
短路保护	有
过载保护	有
过载状态	恒定输出电流
可并联输出	否
可输出串联	有
工作条件
环境温度 [°C]	-25...70
注意环境温度	请观察对流的可用空间（请参见操作使用说明书）
存储温度 [°C]	-40...85
允许***相对空气湿度 [%]	95;  (IEC 60068-2-30)
外壳防护等级	IP 20;  (EN 60529)
污染度	2;  (IEC 62103: 不允许导电性污物)
认证/测试
EMC电磁兼容	EN 61000-6-1 EN 61000-6-2 EN 61000-6-4
抗振强度	IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
抗冲击	IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
机械技术数据
重量 [g]	594.5
安装方式	导轨;  (TH35 (EN 60715))
尺寸 [mm]	124 x 40 x 122.5
原材料	钢板
显示器/操作件
显示	DC-ok 1 x LED
注释
注释	输出串联仅适用于相同产品至最大值150 V DC总电压 100V AC主电源和持久性P>120 W可能会导致热关断
包装单位	1 件
电气连接
接口	螺丝接线端子:
图表

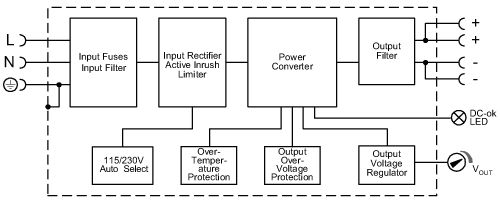

方框图

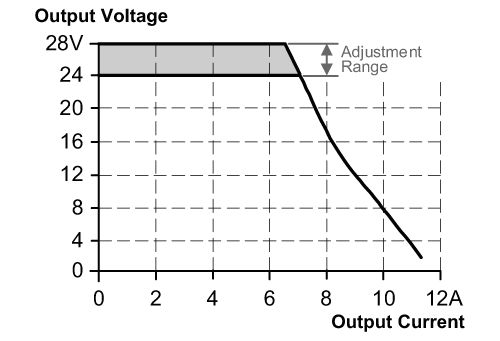

输出曲线

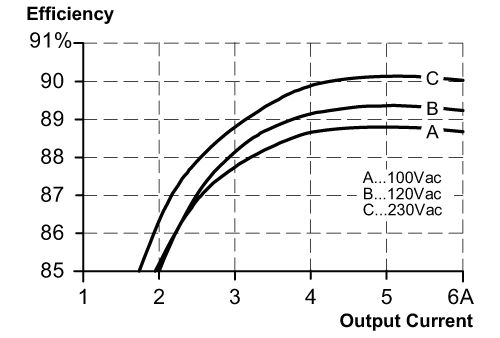

效率/功率损耗特性
降低额定值特征

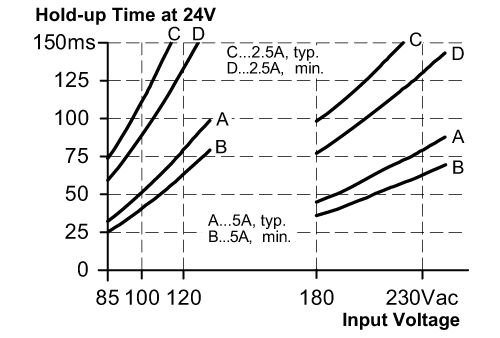

电源缓冲时间的特性曲线
