• 用于模块、传感器和执行器的可靠电源

• 高抗扰度和充足的能量储备，能够对电流峰值进行补偿

• 对来自初级电源的干扰进行安全解耦

• 特别节省空间的设计

• 得益于高效率的低控制柜发热

技术参数：

电气数据
频率AC [Hz]	47...64
工作电压公差 [%]	10
工作电压 [V]	自动范围选择
额定电压AC [V]	110 / 230
输入电压范围AC [V]	100...120 / 200...240
防护等级	I
过压保护	有;  (< 36 V)
开机延迟时间最大值 [ms]	800
输出电压AS-i [V]	30.5
输出功率（**） [W]	244
输出功率(峰值) [W]	256
注意输出功率(峰值)	接通电源后短时加载总线能力
功率因数(额定电压120 V AC / 60 Hz)	0.59
功率因数(额定电压230 V AC / 50 Hz)	0.51
功率储备 [%]	5
输出电路的数量	1
输出电流AS-i [A]	8
剩余波纹最大值 [mV]	100
接通峰值电流(额定电压120 V AC / 60 Hz) [A]	3
接通峰值电流(额定电压230 V AC / 50 Hz) [A]	3
接通电流限制	有
效率(额定电压120 V AC / 60 Hz) [%]	89.4
效率(额定电压230 V AC / 50 Hz) [%]	90.9
外部输入保护	≤ B-10 A / ≤ C-6 A
Derating降低额定值 [W/K]	6 (60...70 °C)
断电保持时间(额定电压120 V AC / 60 Hz) [ms]	44
断电保持时间(额定电压230 V AC / 50 Hz) [ms]	42
输入电流(额定电压120 V AC / 60 Hz) [A]	3.73
输入电流(额定电压230 V AC / 50 Hz) [A]	2.23
功率损耗(额定电压120 V AC / 60 Hz) [W]	28.9
功率损耗(额定电压230 V AC / 50 Hz) [W]	24.4
集成数据提取功能	有
反馈保护 [V]	35
输出
短路保护	有
过载保护	有
过载状态	恒定输出电流
可并联输出	否
可输出串联	否
工作条件
环境温度 [°C]	-25...70
注意环境温度	请观察对流的可用空间（请参见操作使用说明书）
存储温度 [°C]	-40...85
允许***相对空气湿度 [%]	95;  (IEC 60068-2-30)
外壳防护等级	IP 20
污染度	2;  (IEC 62103: 不允许导电性污物)
认证/测试
EMC电磁兼容	EN 61000-6-1 EN 61000-6-2 EN 61000-6-4
抗振强度	IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
抗冲击	IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
MTTF [年]	88
AS-i分类
AS-i认证	98501
机械技术数据
重量 [g]	898.5
安装方式	导轨;  (TH35 (EN 60715))
尺寸 [mm]	124 x 62 x 120
原材料	钢板
显示器/操作件
显示	AS-i电压 LED, 绿色
注释
包装单位	1 件
电气连接
接口	螺丝接线端子:
图表

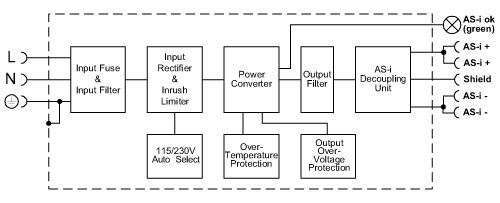

方框图

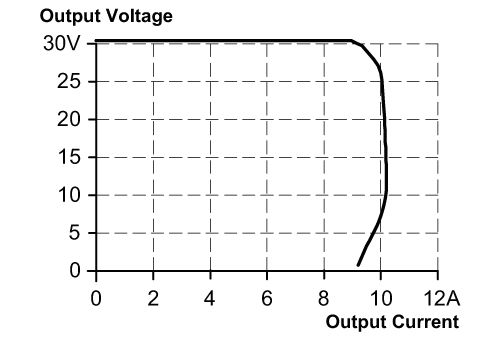

输出曲线

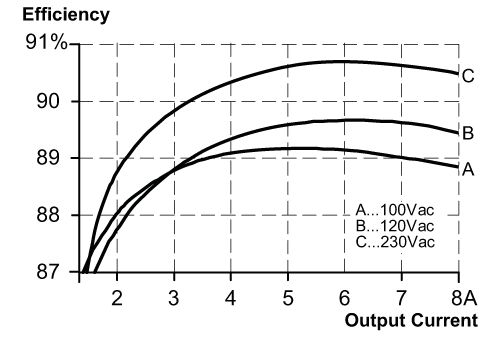

效率/功率损耗特性

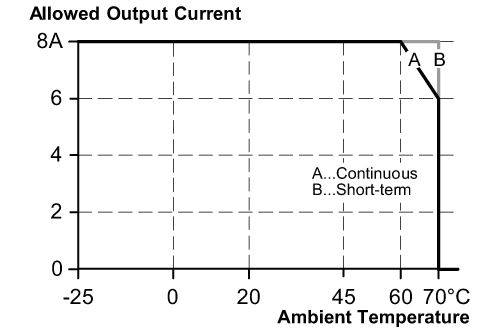

降低额定值特征

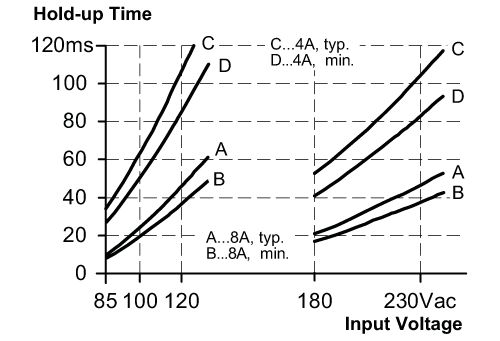

电源缓冲时间的特性曲线
