带空心轴的增量式编码器RA3110
关注：2503
型号：RA3110
品牌：IFM
产地：德国
产品别名：带空心轴的增量式编码器INCREMENATL ENCODER
技术参数：
| 产品特征 | |||
|---|---|---|---|
| 分辨率 | 1...10000; (可设定参数; 出厂设定: 1024) 分辨率 | ||
| 通信接口 | IO-Link | ||
| 轴监控器 | 单面开通的空心轴 | ||
| 轴直径 [mm] | 12 | ||
| 应用 | |||
| 功能原理 | 增量式 | ||
| 旋转类型 | 增量式/单圈 | ||
| 检测系统 | 磁性 | ||
| 电气数据 | |||
| 工作电压 [V] | 4.75...30 DC | ||
| 电流损耗 [mA] | < 150 | ||
| 防护等级 | III | ||
| 反相保护 | 有 | ||
| 开机延迟时间最大值 [ms] | 500 | ||
| 旋转电气最大值 [U/min] | 6000 | ||
| 输出 | |||
| 电气设计 | HTL/TTL | ||
| 开关频率 [kHz] | 1000 | ||
| 出厂设定 |
| ||
| 短路保护 | 有 | ||
| 相位偏差A和B [°] | 90 | ||
| 测量/设定范围 | |||
| 分辨率 | 1...10000; (可设定参数; 出厂设定: 1024) 分辨率 | ||
| 精度/偏差 | |||
| 精确度 [°] | 0.1 | ||
| 软件/编程 | |||
| 参数设定 | 分辨率; 转向; HTL; TTL | ||
| 接口 | |||
| 通信接口 | IO-Link | ||
| 传递类型 | COM2 (38,4 kBaud) | ||
| IO-Link revision | 1.1 | ||
| SIO模式 | 有 | ||
| 处理周期最小值 [ms] | 2.3 | ||
| 工作条件 | |||
| 环境温度 [°C] | -40...85 | ||
| 存储温度 [°C] | -40...85 | ||
| 允许***相对空气湿度 [%] | 95; (不允许冷凝) | ||
| 外壳防护等级 | IP 68; IP 69K | ||
| 认证/测试 | |||
| 抗振强度 |
| ||
| 抗冲击 |
| ||
| 持续抗冲击性 |
| ||
| 抗震 |
| ||
| MTTF [年] | 292 | ||
| 机械技术数据 | |||
| 重量 [g] | 372.9 | ||
| 尺寸 [mm] | Ø 42 / L = 79.5 | ||
| 原材料 | 法兰: 不锈钢(1.4404 / 316L); 外壳: 不锈钢(1.4404 / 316L) | ||
| 拧紧扭矩 [Nm] | < 0.7; (固定螺栓) | ||
| 机械最大值 [U/min] | 6000 | ||
| 启动扭矩最大值 [Nm] | 5 | ||
| 温度扭矩参考 [°C] | 20 | ||
| 轴监控器 | 单面开通的空心轴 | ||
| 轴直径 [mm] | 12 | ||
| 轴材料 |
| ||
| 轴的安装深度 [mm] | 22 | ||
| ***轴向轴 [mm] | 0,5 | ||
| 电气连接 | |||
| IO-Link | 接插件: 1 x M12, 轴向的; 成型体: 不锈钢(1.4401/316) | ||
| 图表 | |||

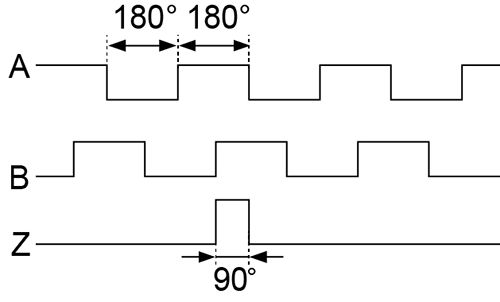

| 脉冲图 |
| ||
| 产品认证 | |
|---|---|
| CE认证 | √ |
| EAC认证 | √ |
| IOLINK认证 | √ |
产品发布日期：2026.05.09
易福门电子（IFM electronic）
