• 适合在空间受限情况下使用的特别紧凑外壳
• 极长量程，且与物体颜色没有关系
• 通过电位器对灵敏度进行直观设定
• 通过旋转开关方便地选择亮通或暗通
• 极高的性价比

技术参数：

产品特征
光线种类	红光
外壳	矩形的
尺寸 [mm]	46 x 13 x 21
应用
特殊的性能	偏振滤光镜
功能原理	镜面反射光电开关
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	12; ((24 V))
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	633
输出
电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
监控范围
棱镜反射镜的检测距离 [m]	0.05...5; (棱镜反射镜 80 E20005)
检测距离可设	有
光斑直径最大值 [mm]	150
光点尺寸参考	在***检测距离
偏振滤光镜	有
工作条件
环境温度 [℃]	-25...60
存储温度 [℃]	-40...70
允许***相对空气湿度 [%]	50; (70° C)
外壳防护等级	IP 65; IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2
MTTF [年]	683
UL认证	UL认证编号 E001
机械技术数据
重量 [g]	18.4
外壳	矩形的
尺寸 [mm]	46 x 13 x 21
原材料	外壳: ABS; PPSU
透镜材料	PMMA
透镜校准	侧面的镜组
滚花螺母的材料	黄铜, 镀层
密封材料	EPDM
拧紧扭矩 [Nm]	0.5
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色
注释
注释	按照cULus工作电压"电源级2"
包装单位	1 件
电气连接
接口	接插件: 1 x M8; 锁定: 黄铜, 镀层; 密封圈: EPDM
图表

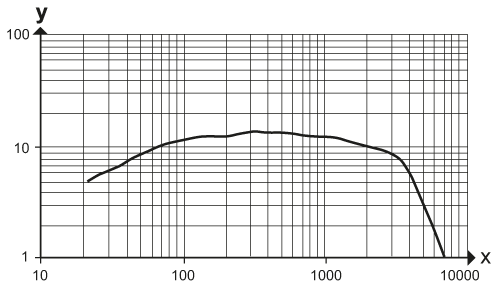

过量增益图	x: 距离 [mm] y: 过量增益因子
