• 坚固的不锈钢外壳，适用于严苛的工业环境
• 精确的几何背景抑制
• 通过按钮对灵敏度进行直观设定
• 可编程亮通/暗通模式
• 用于检查运行、开关状态和功能的 LED 显示

技术参数：

产品特征
光线种类	红光
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 70.5
应用
特殊的性能	镀金触点; 背景消隐
功能原理	漫反射光电开关
电气数据
工作电压 [V]	10...36 DC
电流损耗 [mA]	< 40
防护等级	II
反相保护	有
光线种类	红光
波长 [nm]	660
输出
电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	150; (200 (...60 ℃))
开关频率DC [Hz]	250
短路保护	有
短路保护类型	脉冲
过载保护	有
监控范围
检测距离 [mm]	30...130; (白纸 200 x 200 mm 90 %反射)
检测距离可设	有
光斑直径最大值 [mm]	12
光点尺寸参考	在***检测距离
背景消隐可用	有
工作条件
环境温度 [℃]	-20...80
外壳防护等级	IP 68; IP 69K
认证/测试
EMC电磁兼容	EN 60947-5-2 EN 55011 等级B
MTTF [年]	521
机械技术数据
重量 [g]	65.3
外壳	螺纹结构
尺寸 [mm]	M18 x 1 / L = 70.5
螺纹代号	M18 x 1
原材料	不锈钢(1.4404 / 316L); PBT
透镜材料	PMMA
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色 功能 1 x LED, 红色
附件
供货范围	固定螺母: 2 x
注释
注释	按照cULus工作电压"电源级2"
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的
图表

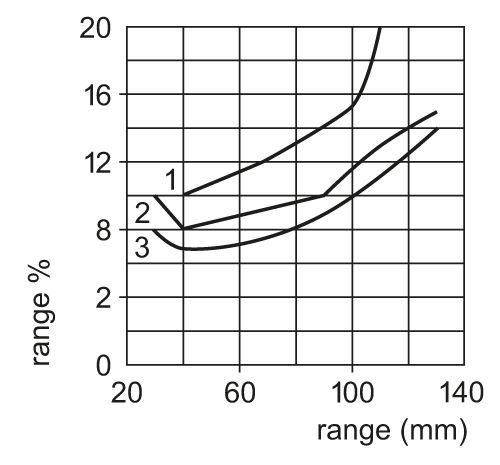

精确度曲线	x: 距离传感器/目标物 [mm] y: 最小的距离物体/背景 [mm] 1 = 目标 黑色(6 %反射) , 背景(白色90 %反射) 2 = 目标 灰色(18 %反射) , 背景(白色90 %反射) 3 = 目标 白色(90 %反射) , 背景(白色90 %反射) 注释 : 检测距离 % = 设定%检测距离
